اهمیت حیاتی بازرسی تاورکرین در پروژه‌های عمرانی و صنعتی



اهمیت حیاتی بازرسی تاورکرین در پروژه‌های عمرانی و صنعتی

جرثقیل‌های برجی (Tower Cranes) به عنوان ستون فقرات بلندمرتبه سازی و پروژه‌های زیرساختی سنگین، نقشی غیرقابل جایگزین در صنعت ساخت و ساز ایفا می‌کنند. با این حال، پیچیدگی‌های طراحی، کارکرد در ارتفاعات بالا، تحمل بارهای دینامیکی و استاتیکی سنگین، این ماشین‌آلات را به یکی از پرخطرترین تجهیزات صنعتی تبدیل کرده است. از این رو، مفهوم بازرسی تاورکرین نه تنها یک الزام قانونی، بلکه یک ضرورت فنی و مهندسی برای حفظ جان انسان‌ها و سرمایه‌های مادی است.

این راهنمای جامع، با رویکردی کاملاً فنی، مهندسی و تخصصی، به تشریح عمیق فرآیند بازرسی تاورکرین می‌پردازد. هدف این سند، ارائه یک چارچوب استاندارد برای متخصصان بازرسی، مهندسان سازه، مدیران HSE و بهره‌برداران تجهیزات سنگین است تا اطمینان حاصل شود که هر تاورکرین مورد استفاده، از لحظه ورود به سایت تا پایان عمر عملیاتی خود، مطابق با آخرین استانداردها و الزامات ایمنی قرار دارد.

هدف اصلی ما ارائه دانشی عمیق در خصوص نحوه انجام بازرسی تاورکرین بر اساس استانداردهای بین‌المللی (مانند ASME B30.3، EN 1495) و الزامات قانونی داخلی ایران است.

تعریف مهندسی و ایمنی بازرسی تاورکرین

تعریف مهندسی بازرسی تاورکرین

بازرسی تاورکرین فرآیندی سیستماتیک و مبتنی بر شواهد عینی است که به منظور تعیین وضعیت فنی، عملکردی و انطباق سازه‌ای یک جرثقیل برجی با نقشه‌های طراحی، مشخصات فنی سازنده (OEM)، استانداردهای ملی و بین‌المللی انجام می‌پذیرد. این فرآیند شامل ارزیابی دقیق تمام اجزای حیاتی سازه‌ای، مکانیکی، الکتریکی و کنترلی است.

از دیدگاه مهندسی سازه، بازرسی تاورکرین تضمین می‌کند که نیروهای وارده (شامل وزن مرده، بار عملیاتی، بارهای باد، و بارهای دینامیکی ناشی از چرخش و حرکت راننده) به گونه‌ای توزیع و تحمل می‌شوند که تنش‌های وارده از حد مجاز مواد (Yield Strength و Ultimate Strength) تجاوز نکنند و ضریب اطمینان لازم (Factor of Safety) همواره حفظ شود.

اجزای کلیدی مورد ارزیابی فنی در بازرسی تاورکرین شامل موارد زیر است:

1. سلامت سازه‌ای (Structural Integrity): ارزیابی تغییر شکل‌های دائمی (Permanent Deformation)، شکست خستگی (Fatigue Failure)، ترک‌های مویی (Micro-cracks) به ویژه در نواحی حساس مانند اتصالات ورق‌ها و اتصالات جوشی.
2. تجزیه و تحلیل اتصالات: بررسی دقیق اتصالات پیچی (Torque Check) و اتصالات جوشی (Visual/NDT Inspection).
3. عملکرد مکانیکی: اندازه‌گیری فاصله سایش (Wear Measurement) قطعات درگیر مانند بلبرینگ‌ها، گیربکس‌ها و سیستم ترمز.

H2: تعریف ایمنی بازرسی تاورکرین (نگاه HSE)

از منظر ایمنی (HSE)، بازرسی تاورکرین یک اقدام پیشگیرانه برای جلوگیری از حوادث فاجعه‌بار ناشی از خرابی تجهیزات است. تمرکز اصلی در این بخش بر روی اطمینان از عملکرد صحیح سیستم‌های حفاظتی و ایمنی (Safety Devices) است.

اهداف ایمنی بازرسی تاورکرین عبارتند از:

• جلوگیری از سقوط بار یا واژگونی دکل.
• حفاظت از اپراتور در برابر خطرات ناشی از محیط کار (ارتفاع، برق‌گرفتگی).
• تأیید کارکرد صحیح لیمیت سوئیچ‌ها (Limit Switches) برای جلوگیری از Over-travel یا Overload.
• اطمینان از پایداری اتصال به فونداسیون و سازه نگهدارنده (Anchorage System).

بازرسی تاورکرین در چارچوب HSE، باید با پوشیدن تجهیزات حفاظت فردی مناسب (PPE)، از جمله هارنس‌های ضد سقوط، و رعایت رویه‌های کار در ارتفاع انجام پذیرد.

ضرورت بازرسی تاورکرین از دید HSE و مهندسی سازه

ضرورت مهندسی سازه در بازرسی تاورکرین

جرثقیل‌های برجی تحت تأثیر نیروهای بسیار پیچیده‌ای قرار دارند. تحلیل استاتیکی و دینامیکی این سازه لوله‌ای بلند، نیازمند درک عمیقی از تئوری پایداری و مقاومت مصالح است.

خستگی و عمر مفید سازه‌ای (Fatigue Life Assessment)

یکی از مهم‌ترین دلایل شکست در سازه‌های جرثقیل، شکست ناشی از خستگی (Fatigue Failure) است. بارهای چرخشی، وزش باد متغیر و توقف‌های ناگهانی، منجر به ایجاد سیکل‌های تنش می‌شوند. بازرسی تاورکرین باید بر شناسایی دقیق مناطقی که بیشترین تمرکز تنش را دارند (Stress Concentration Zones)، مانند محل اتصال سکشن‌ها، اطراف سوراخ‌های بلت‌ها، و محل جوشکاری گوشه‌های ورق‌ها، متمرکز شود.

بررسی‌های پیشرفته‌تر در چارچوب بازرسی تاورکرین شامل استفاده از روش‌های بازرسی غیرمخرب (NDT) مانند تست ذرات مغناطیسی (MT) و تست مایع نافذ (PT) برای تشخیص ترک‌هایی است که با چشم غیرمسلح قابل مشاهده نیستند.

تحلیل پایداری در برابر واژگونی (Overturning Stability)

بازرسی تاورکرین باید تأیید کند که مرکز ثقل کلی سیستم (جرثقیل + بار + وزنه تعادل) همواره در محدوده ایمن پایدار کننده (Base of Support) قرار دارد. این امر مستلزم بررسی دقیق موارد زیر است:

1. وزنه‌های تعادل (Counterweights): اطمینان از نصب تعداد، نوع و وزن صحیح وزنه‌ها مطابق با جدول بار (Load Chart) مربوط به شعاع عملکرد فعلی.
2. شرایط مهار جانبی (Tying/Anchoring): در صورت استفاده از مهاربندی‌های جانبی به سازه ساختمان، بازرسی تاورکرین باید استحکام اتصالات مهار و عدم وجود حرکت نسبی (Slippage) بین جرثقیل و ساختمان را تأیید کند.

ضرورت HSE در بازرسی تاورکرین

از منظر ایمنی شغلی، خرابی تاورکرین یکی از پرخسارت‌ترین حوادث در پروژه‌های عمرانی است. گزارش‌های بین‌المللی نشان می‌دهند که درصد قابل توجهی از حوادث به دلیل نگهداری نامناسب یا بازرسی‌های ناکافی رخ می‌دهد.

نقش بازرسی در جلوگیری از سقوط بار

سقوط بار می‌تواند ناشی از شکست کابل، قلاب، یا شکست در سیستم بالابری (Hoist Mechanism) باشد. بازرسی تاورکرین مستلزم ارزیابی دقیق وضعیت کابل‌ها (تعداد رشته‌های قطع شده، خوردگی داخلی) و وضعیت قلاب (تأیید زاویه لبه‌های U شکل برای اطمینان از عدم کاهش ظرفیت اسمی) است.

الزامات بازرسی سیستم‌های ایمنی الکترونیکی

سیستم‌های حفاظتی مانند لودسل‌ها (Load Cells)، سنسورهای آنتی-کالیشن (Anti-Collision) و لیمیت سوئیچ‌های نهایی بالابری (Top/Bottom Limit Switches) نقش حیاتی در جلوگیری از تجاوز از محدوده‌های مجاز دارند. بازرسی تاورکرین شامل تست عملکردی این سنسورها تحت شرایط واقعی بار و سرعت است تا اطمینان حاصل شود که در صورت تجاوز از آستانه‌ها، سیستم به درستی دخالت کرده و جرثقیل را متوقف می‌کند.

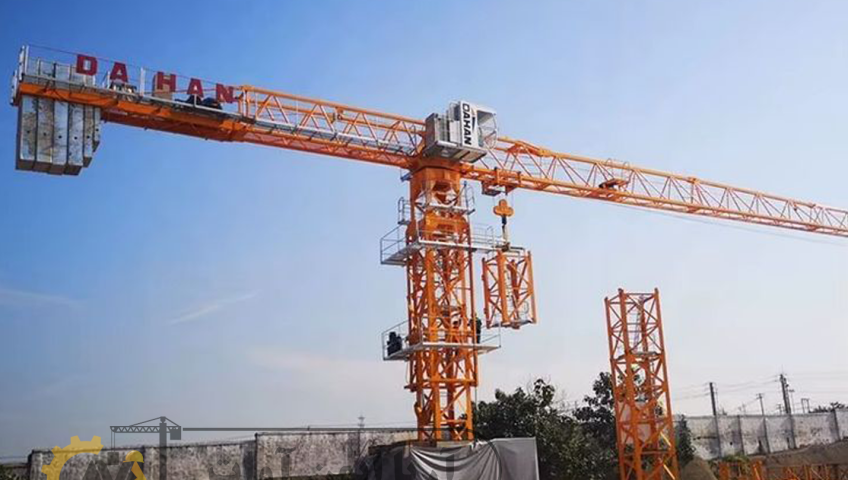

معرفی کامل تاورکرین، اجزا، عملکرد و جدول بار

پیش از پرداختن به جزئیات فنی بازرسی تاورکرین، درک عمیقی از معماری و اصول عملکردی جرثقیل برجی ضروری است.

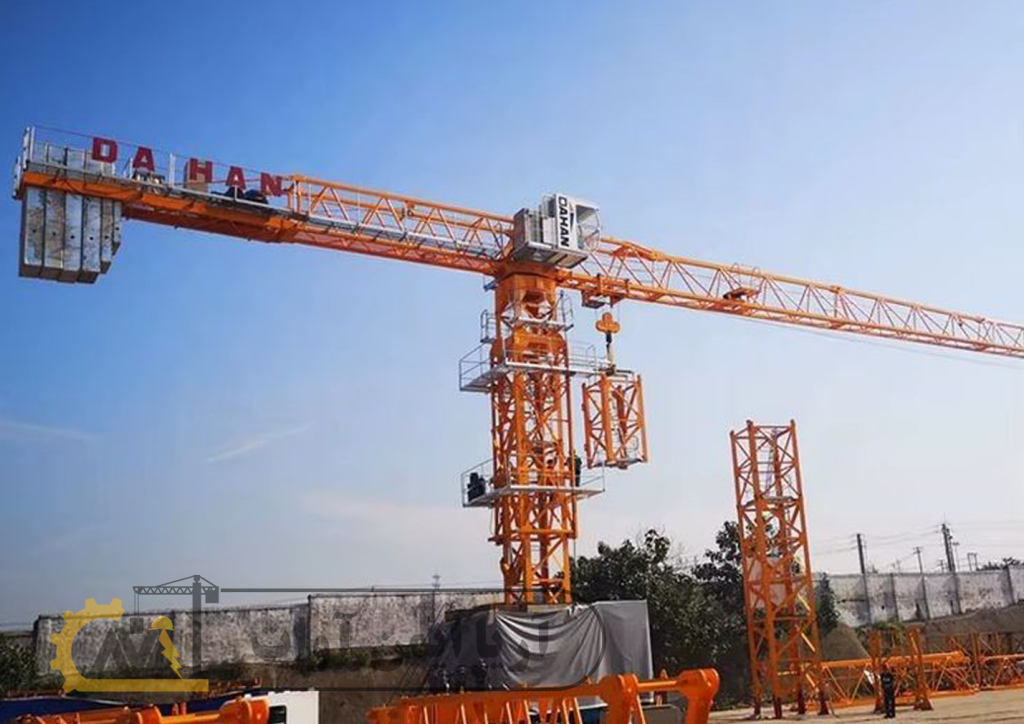

ساختار و اجزای اصلی تاورکرین

تاورکرین‌ها سازه‌هایی پیچیده هستند که به طور کلی به دو دسته اصلی تقسیم می‌شوند: جرثقیل‌های ثابت (Static/Base Mounted) و جرثقیل‌های متحرک روی ریل (Traveling Base). ساختار استاندارد یک تاورکرین از اجزای زیر تشکیل شده است:

پایه‌ها و سازه‌های اصلی

1. فونداسیون و انکراژ (Foundation & Anchoring System): پایه بتنی بزرگی که جرثقیل بر روی آن نصب می‌شود. شامل بولت‌های مهار (Anchor Bolts) و صفحه یا کراس‌بیس (Mast Base). بازرسی تاورکرین همواره با بررسی این قسمت آغاز می‌شود.
2. دکل (Mast/Tower Section): ستون اصلی عمودی که از سکشن‌های متصل به هم تشکیل شده است. این بخش وظیفه انتقال تمام بارها به فونداسیون را دارد.
3. سکو یا کرادل (Slewing Unit/Turntable): بخشی که مجموعه بازوها و کابین روی آن سوار شده و قابلیت چرخش 360 درجه را فراهم می‌کند. شامل رینگ دنده (Slewing Ring) و مکانیزم قفل کننده.

سیستم بازوها و باربرداری

1. بازوی کاری (Jib/Working Boom): بازوی افقی که قلاب بر روی آن حرکت می‌کند و مستقیماً بار را حمل می‌کند.
2. بازوی تعادل (Counter Jib/Tail): بازوی عقبی که وزنه‌های تعادل را نگه می‌دارد و تعادل لحظه‌ای بازوی کاری را فراهم می‌کند.
3. تراولر و قلاب (Trolley & Hook Block): تراولر روی بازوی کاری حرکت کرده و قلاب از طریق سیم بکسل متصل به آن، بار را بالا و پایین می‌برد.

سیستم‌های محرکه و کنترلی

1. سیستم بالابری (Hoisting Mechanism): شامل موتور الکتریکی، گیربکس، و ترمز اصلی بالابری.
2. سیستم چرخشی (Slewing Mechanism): موتور و گیربکس مسئول چرخش کل مجموعه بالایی.
3. سیستم تغییر شعاع (Trolleying Mechanism): موتور مسئول حرکت تراولر روی بازو.
4. کابین اپراتور: شامل تجهیزات کنترلی، نمایشگرهای بار، و سیستم‌های ایمنی.

جدول بار (Load Chart) و نقش آن در بازرسی تاورکرین

جدول بار (یا نمودار ظرفیت بار) سند حیاتی مهندسی است که ظرفیت مجاز بلند کردن بار را در شعاع‌ها و ارتفاعات مختلف مشخص می‌کند. بازرسی تاورکرین بدون درک کامل این جدول، ناقص است.

تفسیر جدول بار

ظرفیت باربری تاورکرین تابعی از دو پارامتر اصلی است:

1. شعاع عملیاتی (Working Radius – R): فاصله افقی از محور چرخش تا مرکز بار.
2. ارتفاع بالابری (Lifting Height – H): ارتفاع عمودی از سطح زمین (یا نقطه مرجع) تا قلاب.

رابطه ظرفیت: با افزایش شعاع عملیاتی (R)، ظرفیت اسمی جرثقیل کاهش می‌یابد. این رابطه به دلیل افزایش گشتاور واژگونی (Overturning Moment) است.

[ M_{OT} = (W_{Load} \times R) + (W_{Jib} \times R_{cg_Jib}) + (W_{Trolley} \times R_{cg_Trolley}) ]

که در آن ( M_{OT} ) باید همواره کمتر از حداکثر گشتاور مجاز جرثقیل (Maximum Rated Moment) باشد. بازرسی تاورکرین باید اطمینان دهد که هیچ قطعه‌ای (مانند وزنه تعادل) کم یا اضافه نباشد که خارج از محدوده‌های طراحی شده برای جدول بار عمل کند.

مقایسه تاورکرین با سایر جرثقیل‌ها (از منظر بازرسی)

شناخت تفاوت‌ها در بازرسی، به تخصصی شدن فرآیند کمک می‌کند.

ویژگی بازرسیتاورکرین (Tower Crane)جرثقیل متحرک (Mobile Crane)جرثقیل سقفی (Overhead Crane)ماهیت کارثابت، دائم‌الوصل، کار در ارتفاع بسیار بالامتحرک، نصب سریع/باز کردنداخلی، در فضای بستهتمرکز بازرسی سازه‌ایخستگی سازه‌ای سکشن‌ها، مهارها به ساختمانپایداری چرخ‌ها و پایه‌ها (Outriggers)، سلامت جک‌هاسلامت پل و واگن (Bridge & Trolley)بازرسی نصببسیار زمان‌بر، نیازمند کراس‌مونتاژ، بررسی پیوستگی دکلنصب سریع پایه‌ها، بررسی تراز بودن شاسیعدم نیاز به نصب پیچیدهسیستم ایمنی بحرانیلیمیت سوئیچ‌های چرخش و ارتفاع، سیستم‌های ضد برخوردسیستم‌های ایمنی ضد واژگونی (LMI) مبتنی بر اندازه‌گیری بار و زاویهترمزها و قطع کن‌های حد بالاییتکرار بازرسیبازرسی‌های دوره‌ای منظم و بازرسی حین نصب الزامیبازرسی حین نصب و بازرسی‌های سالانهبازرسی‌های ماهیانه/فصلی (بسته به تناوب کار)



انواع بازرسی تاورکرین (چرخه عمر تجهیزات)

بازرسی تاورکرین یک فرآیند یکپارچه نیست، بلکه مجموعه‌ای از بازرسی‌های تخصصی است که در مراحل مختلف چرخه عمر جرثقیل انجام می‌شود.

بازرسی قبل از خرید (Pre-Purchase Inspection)

این مرحله حیاتی است، به ویژه زمانی که تجهیزات دست دوم (Used) مورد نظر باشند. هدف بازرسی تاورکرین در این مرحله، ارزیابی پتانسیل باقیمانده عمر مفید و اطمینان از عدم وجود آسیب‌های پنهان است.

مستندسازی و تاریخچه عملیاتی

بازرس باید تمامی مدارک فنی (Manuals)، گزارش‌های بازرسی‌های قبلی، سوابق تعمیرات اساسی (Overhaul)، و گواهی‌های سازنده را بررسی کند. اسنادی که نقص آن‌ها در این مرحله مشخص شود، می‌تواند منجر به رد خرید شود.

بازرسی فیزیکی و NDT

• بررسی خوردگی شدید: تمرکز بر نواحی که رنگ از بین رفته یا دارای تجمع رطوبت بوده‌اند (مانند زیر بوم و اتصالات دکل).
• بررسی تغییر شکل سازه‌ای: استفاده از تئودولیت برای بررسی عمودی بودن دکل و افقی بودن بوم‌ها در حالت بی‌بار.
• آزمایش‌های غیرمخرب (NDT): اعمال تست MT/PT روی جوش‌های حیاتی که در سوابق تعمیرات اساسی ذکر شده‌اند.

بازرسی حین نصب (Erection/Assembly Inspection)

نصب تاورکرین یکی از پرخطرترین فازها است. بازرسی تاورکرین در این مرحله بر انطباق نحوه مونتاژ با دستورالعمل‌های سازنده تمرکز دارد.

بازرسی فونداسیون و اتصالات انکراژ

• تأیید بتن ریزی: بررسی استحکام فشاری بتن (تست کی شش گوشه) در زمان نصب کراس‌بیس.
• تطبیق هندسی: اطمینان از تراز بودن کامل صفحه نصب و عدم وجود فاصله (Gap) بین صفحه پایه جرثقیل و فونداسیون.
• بررسی گشتاور پیچ‌های مهار (Anchor Bolt Torque): استفاده از آچار گشتاورسنج کالیبره شده برای اطمینان از رسیدن تمامی پیچ‌ها به گشتاور طراحی شده (Tensioning Verification).

مونتاژ سکشن‌های دکل و بوم

• نصب صحیح بلت‌ها: استفاده از بلت‌ها و مهره‌های درجه‌بندی شده و کالیبره شده (High Strength Bolts).
• نظارت بر کراس‌مونتاژ (Climbing Process): اطمینان از فعال بودن صحیح جک‌های بالابر دکل و عدم وجود تنش ناخواسته بر روی سکشن‌ها هنگام صعود.

بازرسی پس از نصب (Post-Erection Inspection)

این مرحله بلافاصله پس از اتمام نصب و پیش از بارگیری اولیه انجام می‌شود.

• تأیید کلیه سیستم‌های ایمنی: فعال‌سازی و تست لیمیت سوئیچ‌ها در موقعیت‌های انتهایی.
• آزمایش‌های عملکردی اولیه: اجرای حرکات کنترلی در حداقل سرعت برای اطمینان از عملکرد روان مکانیزم‌ها.

بازرسی دوره‌ای (Periodic Inspection)

بازرسی تاورکرین دوره‌ای شامل بازرسی‌های روزانه (توسط اپراتور)، بازرسی‌های هفتگی، ماهانه و سالانه (توسط بازرس فنی مجاز) است. بازرسی سالانه، مهم‌ترین بخش از بازرسی تاورکرین است که منجر به صدور گواهی سلامت می‌شود.

تشریح دقیق مراحل بازرسی فنی تاورکرین (بر اساس استانداردها)

این بخش هسته فنی گزارش بازرسی تاورکرین را تشکیل می‌دهد و نیازمند دانش عمیق مهندسی مواد و مکانیک است.

بازرسی سازه و بدنه (Structural Component Inspection)

سازه‌های فولادی تاورکرین باید مقاومت خود را در برابر نیروهای فشاری، کششی و برشی حفظ کنند.

بازرسی سکشن‌های دکل (Mast Sections)

دکل اصلی، که تحت بارهای فشاری و خمش قرار دارد، باید به دقت بررسی شود:

1. ترک‌های جوشی: تمام درزهای طولی و عرضی سکشن‌ها، به ویژه در محل اتصال صفحات تقویت (Gusset Plates) و صفحات اتصال، باید با تست MT یا PT بازرسی شوند. هر گونه ترک مویی (Crack) نیازمند اصلاح تخصصی و تأیید مهندسی است.
2. تابیدگی (Buckling) و تغییر شکل محوری: بررسی مقطع دکل با استفاده از شاقول لیزری یا تراز لیزری برای تعیین هرگونه انحراف از محور عمودی. انحراف مجاز معمولاً بر حسب میلی‌متر در هر متر ارتفاع تعریف می‌شود. [ \text{انحراف مجاز} \leq \frac{L}{1000} ] که L طول دکل است.
3. وضعیت صفحات اتصال: بررسی صاف بودن صفحات فلنج اتصال دهنده (Flange Flatness) و خوردگی در ناحیه واشرها.

بازرسی جوشکاری (Welding Integrity)

جوش‌ها ضعیف‌ترین نقطه سازه تحت تنش متناوب هستند.

• انواع بازرسی جوش در بازرسی تاورکرین:
  • بازرسی ظاهری (Visual Inspection): بررسی عدم وجود عیوب اصلی مانند نفوذ ناقص، سوختگی، ترک‌های سطحی و عدم تطابق با مشخصات AWS D1.1.
  • تست‌های پیشرفته (NDT): برای جوش‌های حیاتی مانند اتصالات بوم، استفاده از تست فراصوت (UT) برای تشخیص عیوب داخلی (مانند ترک‌های زیرسطحی یا حفره‌ها).

بازرسی پیچ و مهره (Bolting System Integrity)

پیچ‌ها در دکل‌ها و اتصالات بوم، وظیفه مهار نیروهای برشی و کششی را دارند.

• کنترل گشتاور: تست تصادفی (Random Sampling) از پیچ‌های کلیدی با استفاده از آچار کالیبره (Torque Wrench) یا سنسور کشش سنج (Bolt Tension Indicator) برای تأیید اعمال گشتاور اولیه (Pre-load).
• خوردگی و سایش: بررسی رزوه پیچ‌ها و مهره‌ها. در صورت وجود خوردگی قابل ملاحظه، پیچ‌ها باید با گرید بالاتر جایگزین شوند.

خوردگی و سایش (Corrosion and Wear)

خوردگی، سطح مقطع مؤثر سازه را کاهش داده و منجر به شکست زودرس می‌شود.

• ارزیابی عمق خوردگی: در صورت مشاهده خوردگی شدید، باید با استفاده از میکرومتر ضخامت‌سنج (Ultrasonic Thickness Gauge) ضخامت باقیمانده فلز اندازه‌گیری شود و با حداقل ضخامت مجاز (Minimum Allowable Thickness) مقایسه گردد.

بررسی فنداسیون، بولت‌های مهاری و انکراژ

پایداری کل سیستم به این بخش وابسته است. بازرسی تاورکرین در این قسمت اغلب نیازمند حفاری سطحی برای دسترسی کامل است.

سلامت بتن فونداسیون

• ترک‌ها و نشست: بررسی وجود ترک‌های قطری یا برشی در اطراف صفحه پایه. هرگونه نشست غیریکنواخت باید توسط مهندس سازه آنالیز شود.
• تخریب سطحی (Spalling): بررسی نفوذ آب و یخ‌زدگی که منجر به تخریب بتن در اطراف بولت‌ها شده است.

بازرسی اتصالات بولت‌های مهار (Anchor Bolts)

1. وضعیت تنش (Tension Check): اطمینان از اینکه بولت‌ها تحت کشش بیش از حد یا کمبود تنش نیستند.
2. خوردگی و آسیب مکانیکی: بررسی وضعیت پیچ‌ها که از صفحه اصلی خارج شده‌اند. در صورت وجود رطوبت مداوم، ممکن است خوردگی داخلی (Internal Corrosion) رخ داده باشد که نیاز به تست UT دارد.
3. سیستم انکراژ در صورت تکیه بر سازه (Tied-in Section): بررسی صفحه اتصال (Tie-in Plate) به سازه اصلی ساختمان، اطمینان از صحت جوشکاری یا پیچ‌بندی آن به سازه و عدم وجود حرکت نسبی تحت بار.

بازرسی بازوی جلو، بازوی عقب و وزنه‌های تعادل

این بخش شامل سازه‌های متحرک و نیمه‌متحرک است که در معرض بارهای دینامیکی شدید قرار دارند.

بازرسی بازوی کاری (Jib)

بازوی کاری تحت بارهای خمش وارده از قلاب و وزنه تعادل قرار دارد و همچنین تحت بارهای باد است.

• ساختار ساب‌فریم (Sub-frame Inspection): بررسی اتصالات ورق‌ها و لوله‌های داخلی بوم به قاب اصلی (Lattice Structure).
• تراولر ریل‌ها: اطمینان از هم‌راستایی کامل ریل‌ها. انحراف یا تغییر شکل ریل‌ها باعث حرکت نامنظم تراولر و سایش سریع چرخ‌های آن می‌شود.
• سیم بکسل بالابری: بررسی کابل‌های اصلی بالابری (Hoist Ropes) مطابق با استانداردهای ASME B30.3 بررسی رشته‌های قطع شده، خوردگی، و ضخامت کلی کابل.

بازرسی بازوی تعادل و وزنه تعادل (Counterweight)

• قفل شدن وزنه‌ها: اطمینان از محکم بودن سیستم نگهدارنده وزنه‌های تعادل (Counterweight Containment System). هرگونه شل بودن می‌تواند منجر به سقوط دسته‌جمعی وزنه‌ها شود.
• سایش بلبرینگ‌های بوم (Jib Bearings): بازرسی بلبرینگ‌های متصل کننده بوم به کرادل.

بررسی سیستم‌های مکانیکی، الکتریکی و کنترلی

این بخش از بازرسی تاورکرین به سلامت ماشین‌آلات و تابلوهای کنترل می‌پردازد.

سیستم‌های مکانیکی (گیربکس‌ها و ترمزها)

1. بررسی نشتی روغن: بازرسی گیربکس‌ها (Slewing Drive و Hoist Drive) از نظر نشتی روان‌کننده.
2. عملکرد ترمز (Brake Performance Test): تست ترمز اصلی بالابری (Hoist Brake). ترمز باید بار اسمی را بدون لغزش (Slippage) نگه دارد.
   • تست ترمز استاتیک: اعمال نیروی لازم برای توقف بار اسمی در حین بالا بردن.
   • تست ترمز دینامیک: ارزیابی توانایی ترمز در مهار سقوط آزاد بار در شرایط اضطراری.

سیستم‌های الکتریکی و سیم‌کشی

بازرسی تاورکرین از دیدگاه الکتریکی بر پیشگیری از آتش‌سوزی و برق‌گرفتگی تمرکز دارد.

• عایق‌بندی کابل‌ها: بررسی تمام کابل‌های برق‌رسان (فیدر اصلی و کابل‌های متحرک) برای اطمینان از عدم پارگی یا ساییدگی عایق، به ویژه در نقاط عبور از ویندوها و گیربکس‌ها.
• تابلو برق و محافظت: بازرسی عملکرد کلیدهای حرارتی (Thermal Overload Relays) و کنتاکتورها.

بررسی سیستم‌های کنترلی و ایمنی (Safety Devices Audit)

این بخش اصلی‌ترین نقطه تمرکز در بازرسی تاورکرین مدرن است.

دستگاه ایمنیوظیفه فنینحوه بازرسی (تست عملکردی)لودسل (Load Cell/LMI)اندازه‌گیری دقیق بار و لحظه خمشیتزریق بار کنترلی (با استفاده از ترازوی کالیبره یا وزنه‌های دقیق) و تأیید نمایشگرلیمیت سوئیچ بالابری (Limit Switch – Hoist)جلوگیری از بالا رفتن بیش از حد قلاب (Over-hoisting)هدایت قلاب به بالاترین حد مجاز و تأیید توقف خودکار موتورلیمیت سوئیچ چرخشی (Slewing Limit)جلوگیری از چرخش خارج از محدوده مجاز یا برخورد با سازهتنظیم دستی محدوده‌ها و تأیید قطع برق در صورت تجاوزسنسور آنتی-کالیشن (Anti-Collision)جلوگیری از برخورد دو جرثقیل در یک سایتشبیه‌سازی نزدیک شدن بیش از حد دو جرثقیل (در صورت وجود دو جرثقیل) یا برخورد با سازه ثابتآنمومتر (Anemometer)اندازه‌گیری سرعت بادکالیبراسیون دستگاه و تأیید عملکرد سنسور هشدار (High Wind Alarm)

تست‌های عملکردی و تست بار طبق ASME B30.3

تست بار (Load Testing) یک الزام استاندارد برای بازرسی تاورکرین است و باید پس از اتمام بازرسی‌های غیرمخرب و مکانیکی انجام شود.

مبانی تست بار تاورکرین

تست بار برای تأیید این امر طراحی شده است که جرثقیل می‌تواند حداکثر ظرفیت طراحی شده خود را به طور ایمن بلند کند، بدون اینکه دچار تغییر شکل دائمی یا خرابی عملکردی شود.

استاندارد مرجع: ASME B30.3 (Tower Cranes)

استاندارد ASME B30.3 دستورالعمل‌های دقیقی برای تست بار ارائه می‌دهد. طبق این استاندارد، تست بار جرثقیل‌های برجی به دو دسته تقسیم می‌شود:

1. تست بار اولیه (Initial Load Test): انجام شده پس از نصب کامل.
2. تست بار دوره‌ای (Periodic Load Test): انجام شده در بازرسی‌های سالانه یا پس از هرگونه تعمیرات اساسی سازه‌ای یا تغییرات در سیستم بالابری.

مراحل تست بار در بازرسی تاورکرین

الف) تست ظرفیت اسمی (Rated Capacity Test):

• شرایط: جرثقیل باید در شرایط بی‌باری (No Load) تنظیم شود.
• اجرا: بار تست برابر با 100% ظرفیت نامی در طولانی‌ترین شعاع عملیاتی (یا شعاع بحرانی تعیین شده توسط سازنده) اعمال می‌شود.
• بررسی: جرثقیل باید بتواند بار را به طور روان بالا، پایین، و تراول کند. پس از توقف، باید ترمزها بار را بدون لغزش نگه دارند.

ب) تست بیش از ظرفیت (Overload Test – Proof Load Test):

این تست نباید روی جرثقیل‌هایی با سابقه تعمیرات سازه‌ای سنگین یا در معرض خستگی شدید انجام شود، مگر با مجوز صریح مهندس مجاز.

• بار اعمالی: معمولاً 110% تا 125% ظرفیت نامی در شعاع بحرانی.
• هدف: تأیید اینکه سازه تحمل تنش‌های بالاتر از حد عملیاتی را دارد.
• اجرا: بار باید برای مدت زمان مشخصی (مثلاً 10 دقیقه) در هوا معلق بماند. پس از رهاسازی بار، باید تغییر شکل دائمی (Permanent Deflection) اندازه‌گیری شود. هرگونه تغییر شکل دائمی بیش از حد مجاز (که توسط سازنده یا مهندس بازرس تعیین می‌شود) به منزله عدم انطباق است.

نکته تخصصی: برای تاورکرین‌هایی که دارای LMI هستند، تست بار باید با کالیبره کردن دقیق LMI انجام شود تا اطمینان حاصل شود که سیستم هشدار در 100% ظرفیت فعال شده و در 110% قطع عملکرد می‌کند.

تست‌های مربوط به حرکت و عملکرد

علاوه بر تست استاتیک بار، تست‌های دینامیکی برای بازرسی تاورکرین ضروری هستند:

1. تست سرعت حرکت: اندازه‌گیری سرعت بالابری و چرخش در حالت بدون بار و با بار 50% و 100% ظرفیت، مقایسه با منحنی‌های عملکرد سازنده.
2. تست ترمزهای اضطراری: فعال‌سازی سیستم ترمز اضطراری (در صورت وجود) برای اطمینان از واکنش سریع.



بررسی سیستم ارت و همبندی (Earthing and Bonding)

سیستم ارتینگ در تاورکرین‌ها یک جزء حیاتی ایمنی الکتریکی است، به ویژه با توجه به ارتفاع سازه و احتمال برخورد صاعقه.

اهمیت سیستم ارتینگ در بازرسی تاورکرین

هدف اصلی، ایجاد مسیر کم‌مقاومت برای جریان‌های خطا (Fault Currents) و جریان‌های ناشی از صاعقه به زمین است تا از برق‌گرفتگی افراد و آسیب به تجهیزات جلوگیری شود.

نقاط تست و بازرسی

1. اتصال به فونداسیون: نقطه اتصال اصلی ارتینگ جرثقیل به شبکه ارت اصلی سایت یا الکترود زمین (Grounding Electrode) باید بررسی شود. مقاومت این نقطه باید طبق استاندارد ملی ایران (حداکثر 5 اهم برای تجهیزات بزرگ) اندازه‌گیری شود.
2. همبندی بین اجزا (Bonding): باید اطمینان حاصل شود که تمام بخش‌های فلزی جرثقیل (دکل، بوم، کابین، تراولر) به طور الکتریکی به یکدیگر متصل و به نقطه ارت اصلی متصل هستند. این امر از ایجاد پتانسیل‌های ناهمسان جلوگیری می‌کند.
3. کابل‌های ارت در سکشن‌های دکل: در دکل‌های مونتاژی، باید اتصال الکتریکی بین سکشن‌های مختلف از طریق پیچ‌ها و صفحات اتصال، به طور مداوم و با حداقل مقاومت تضمین شود. بازرسی تاورکرین باید به صورت دوره‌ای مقاومت بین دو سکشن متوالی را اندازه‌گیری کند.

حفاظت در برابر صاعقه (Lightning Protection)

جرثقیل‌های برجی اغلب بلندترین سازه در محل پروژه هستند.

• ایستادگی صاعقه گیر: بررسی نصب و ارتفاع میله صاعقه گیر (در صورت وجود) و مسیر هدایت جریان صاعقه به زمین.
• تست تداوم (Continuity Test): استفاده از میلی‌اهم‌تر برای تأیید تداوم مسیر ارت از نوک بوم تا صفحه پایه.



بررسی کابین اپراتور، تجهیزات ارتفاعی و PPE

ایمنی اپراتور مستقیماً به شرایط محیط کار و تجهیزات فراهم شده بستگی دارد.

بازرسی کابین اپراتور (Operator Cabin Inspection)

کابین محلی است که اپراتور برای ساعات طولانی در معرض ارتعاشات، نویز و شرایط محیطی قرار دارد.

1. سیستم تهویه و گرمایش/سرمایش (HVAC): عملکرد صحیح سیستم برای حفظ دمای مطلوب و جلوگیری از خستگی اپراتور در شرایط گرمای شدید.
2. ایزولاسیون لرزشی: بررسی وضعیت نصب صندلی اپراتور و جذب‌کننده‌های شوک (Shock Absorbers) زیر صندلی برای کاهش انتقال ارتعاشات سازه‌ای.
3. دید و روشنایی: بازرسی تاورکرین باید شامل تأیید دید کامل 360 درجه از طریق پنجره‌ها، وضوح آینه‌ها و عملکرد صحیح چراغ‌های کار در شب باشد.
4. کنترل‌ها و ارگونومی: بررسی اهرم‌های کنترلی (Joysticks) برای اطمینان از عدم وجود بازی اضافی (Play) و پاسخ‌دهی مناسب.

بازرسی تجهیزات ارتفاعی و سیستم‌های دسترسی

دسترسی ایمن به بخش‌های مختلف جرثقیل برای انجام تعمیرات و بازرسی تاورکرین ضروری است.

• نردبان‌ها و سکوها: بررسی پله‌های نردبان اصلی و نردبان‌های دسترسی به کابین و بوم از نظر استحکام و عدم خوردگی.
• نقاط اتصال هارنس (Anchor Points): تأیید وجود نقاط اتصال مصوب (Tie-off Points) بر روی دکل و بوم و تست ظرفیت تحمل کششی آن‌ها.

بررسی تجهیزات حفاظت فردی (PPE)

مسئولیت فراهم‌آوری PPE مناسب برای کارکنان تعمیر و نگهداری و اپراتورها با بهره‌بردار است.

• هارنس‌های ضد سقوط: بازرسی بصری هارنس‌ها برای یافتن پارگی، پوسیدگی یا آسیب به تسمه‌ها و اتصالات فلزی.
• کلاه ایمنی و دستکش‌های تخصصی: اطمینان از اینکه PPE مورد استفاده، مطابق با الزامات کار در نزدیکی تجهیزات الکتریکی (مانند دستکش‌های عایق ولتاژ بالا در صورت نیاز به کار بر روی سیستم برق) است.



عدم انطباق‌ها، گزارش فنی، درجه‌بندی ریسک و صدور گواهی

خروجی نهایی هر فرآیند بازرسی تاورکرین، مستندسازی دقیق یافته‌ها و ارزیابی ریسک است.

مستندسازی عدم انطباق‌ها (Non-Conformities)

یافته‌های بازرسی به سه دسته اصلی تقسیم می‌شوند:

1. نقص بحرانی (Critical Defect): نقصی که منجر به خطر قریب‌الوقوع شکست سازه‌ای یا حوادث ایمنی می‌شود (مثلاً شکست در جوش اصلی، عدم عملکرد ترمز). این موارد مستلزم توقف فوری کارکرد جرثقیل است.
2. نقص عمده (Major Defect): نقصی که ایمنی را به طور مستقیم تهدید نمی‌کند اما در بلند مدت یا تحت بارهای خاص منجر به خرابی خواهد شد (مثلاً خوردگی متوسط، سایش بیش از حد بلبرینگ). این موارد باید در یک بازه زمانی مشخص (مثلاً 30 روز) اصلاح شوند.
3. نقص جزئی (Minor Defect): مواردی که نیاز به اصلاح دارند اما تأثیر فوری بر عملکرد ندارند (مانند زیبایی، نقص جزئی در عایق‌کاری غیرحیاتی).

درجه‌بندی ریسک و اولویت‌بندی اقدامات اصلاحی

بازرسی تاورکرین باید با استفاده از یک ماتریس ریسک (Risk Matrix) برای هر عدم انطباق، سطح ریسک را تعیین کند.

[ \text{ریسک} = \text{احتمال وقوع} \times \text{شدت پیامد} ]

بر اساس این درجه‌بندی، زمان‌بندی اقدامات اصلاحی (Corrective Actions) مشخص می‌شود. برای نقص‌های بحرانی، گزارش باید شامل توصیه مستقیم به “توقف کامل عملیات” باشد تا زمانی که بازرسی تاورکرین مجدد، وضعیت را تأیید کند.

صدور گواهی سلامت تاورکرین (Certificate of Fitness)

گواهی سلامت، سند رسمی است که پس از رفع تمامی نقص‌های بحرانی و عمده، و تأیید موفقیت‌آمیز تست‌های عملکردی و بار، توسط بازرس فنی ذی‌صلاح صادر می‌شود.

محتوای گواهی سلامت در بازرسی تاورکرین:

• شناسه منحصر به فرد جرثقیل (شماره سریال، مدل).
• تاریخ و محل انجام آخرین بازرسی و تست بار.
• محدوده عملکرد تأیید شده (حداکثر شعاع و ارتفاع مجاز پس از بازرسی).
• تاریخ انقضای اعتبار گواهی (تعیین کننده زمان بازرسی تاورکرین بعدی).
• امضا و مهر بازرس مجاز و سازمان بازرسی معتبر.



الزامات قانونی ایران و مسئولیت‌ها

در جمهوری اسلامی ایران، بازرسی تاورکرین تحت نظارت نهادهای متعددی قرار دارد که رعایت الزامات آن‌ها الزامی است.

الزامات قانونی در ایران

1. اداره کل بازرسی کار (وزارت تعاون، کار و رفاه اجتماعی): اصلی‌ترین نهاد ناظر بر ایمنی تجهیزات بالابرنده در کارگاه‌های ساختمانی است. طبق قانون کار، کلیه تجهیزات مورد استفاده باید قبل از بهره‌برداری و به صورت دوره‌ای توسط کارشناسان دارای صلاحیت، بازرسی و تأیید شوند.
2. وزارت صنعت، معدن و تجارت (صمت): در مورد استانداردسازی و صدور گواهی‌های اولیه تجهیزات نو.
3. استانداردهای ملی ایران (ISIRI): مرجع فنی برای تطابق ویژگی‌های طراحی و ساخت. به طور خاص، انطباق با استانداردهای ملی مرتبط با جرثقیل‌ها (مانند استاندارد ملی 12662 در مورد جرثقیل‌های متحرک و استانداردهای مشابه برای جرثقیل‌های برجی) مورد تأکید است.

دوره تناوب بازرسی در ایران: معمولاً بازرسی‌های کامل و صدور گواهی سلامت برای تاورکرین‌ها به صورت سالانه الزامی است. همچنین، بازرسی پس از هرگونه مونتاژ مجدد (نصب مجدد در سایت جدید) و پس از وقوع هرگونه حادثه یا برخورد سنگین (مانند برخورد با باد شدید یا برخورد سازه‌ای) باید صورت پذیرد.

مسئولیت‌های طرفین در فرآیند بازرسی تاورکرین

بازرسی تاورکرین یک مسئولیت مشترک است:

1. کارفرما/مالک تجهیزات: مسئول اصلی فراهم کردن شرایط لازم برای اجرای بازرسی تاورکرین، پرداخت هزینه‌های بازرسی، اطمینان از در دسترس بودن مستندات و توقف فوری کار در صورت تشخیص نقص بحرانی توسط بازرس.
2. نصاب و تعمیرکار: مسئولیت مونتاژ صحیح و استفاده از قطعات یدکی اصلی (OEM). آن‌ها باید در زمان بازرسی تاورکرین، توضیحات لازم در مورد سوابق تعمیرات را ارائه دهند.
3. بهره‌بردار/اپراتور: مسئول انجام بازرسی‌های روزانه، گزارش فوری هرگونه نقص مشاهده شده و عدم کار با تجهیزات دارای نقص آشکار.
4. بازرس فنی (نماینده شرکت‌هایی مانند آریا ایمن آوات): مسئولیت اجرای دقیق مراحل بازرسی تاورکرین مطابق با استانداردها، مستندسازی عینی یافته‌ها و اعلام نظر تخصصی و بی‌طرفانه در خصوص قابلیت کارکرد ایمن تجهیز.



پرسش‌های متداول سئو محور (FAQ) پیرامون بازرسی تاورکرین

در این بخش، به کوئری‌های رایج کاربران و اصطلاحات کلیدی مرتبط با بازرسی تاورکرین پاسخ داده می‌شود تا پوشش جامع‌تری برای موتورهای جستجو فراهم گردد.

سوالات متداول درباره بازرسی و ایمنی تاورکرین

س1: فرکانس استاندارد برای بازرسی تاورکرین در پروژه‌های عمرانی ایران چند وقت یکبار است؟

ج: بر اساس الزامات قانونی اداره کار و رویه‌های ایمنی رایج، بازرسی تاورکرین باید به صورت کامل (شامل تست بار) سالانه انجام شود. علاوه بر این، بازرسی‌های جزئی‌تر (روزانه/هفتگی) توسط اپراتور و بازرسی‌های ماهانه توسط فنی الزامی است.

س2: چه تفاوتی بین بازرسی سالانه و تست بار 110% وجود دارد؟

ج: بازرسی سالانه مجموعه وسیعی از ارزیابی‌های سازه‌ای، مکانیکی و الکتریکی است. تست بار 110% (Proof Load Test) تنها یک بخش از این بازرسی جامع است که هدف آن اثبات مقاومت سازه‌ای در برابر بارهای بالاتر از حد اسمی است. این تست‌ها بخشی تفکیک‌ناپذیر از بازرسی تاورکرین محسوب می‌شوند.

س3: آیا می‌توان تاورکرینی که گواهی سلامت ندارد، مورد استفاده قرار گیرد؟

ج: خیر. استفاده از تاورکرین فاقد گواهی سلامت معتبر که نشان‌دهنده موفقیت در آخرین بازرسی تاورکرین باشد، از نظر قانونی ممنوع و در صورت بروز حادثه، کارفرما و بهره‌بردار متخلف تلقی می‌شوند و مسئولیت کامل متوجه آن‌ها خواهد بود.

س4: اگر در بازرسی تاورکرین خوردگی شدید در دکل مشاهده شود، چه اقدام اصلاحی باید انجام شود؟

ج: اگر خوردگی منجر به کاهش ضخامت فلز زیر حداقل مجاز شود (نقص بحرانی)، جرثقیل باید فوراً متوقف شود. اقدام اصلاحی شامل برش بخش آسیب‌دیده و تعویض آن با یک سکشن جدید مطابق با مشخصات OEM، یا در صورت امکان، اعمال روش‌های مهندسی تعمیراتی تایید شده (مانند وصله تقویتی جوشی با NDT کامل) است.

س5: چگونه بازرس فنی بر عملکرد صحیح لودسل در فرآیند بازرسی تاورکرین نظارت می‌کند؟

ج: بازرس با استفاده از یک لودسل کالیبره و مرجع، بار مشخصی را توسط جرثقیل بلند می‌کند و عدد نمایش داده شده توسط LMI جرثقیل را با عدد مرجع مقایسه می‌کند. همچنین، عملکرد سیستم هشدار (Alarm) در آستانه 100% ظرفیت و قطع عملکرد (Shutdown) در آستانه 110% بررسی می‌شود.

س6: آیا شرکت آریا ایمن آوات خدمات بازرسی تاورکرین را ارائه می‌دهد؟

ج: بله، آریا ایمن آوات با بهره‌گیری از مهندسان متخصص و تجهیزات پیشرفته NDT، خدمات جامع بازرسی تاورکرین شامل مراحل پیش از خرید، نصب، و دوره‌ای را مطابق با استانداردهای ملی و بین‌المللی ارائه می‌نماید.

س7: در بازرسی اتصالات پیچ دکل، آیا صرفاً چک کردن با آچار گشتاورسنج کافی است؟

ج: در صورت نو بودن اتصالات، چک کردن گشتاور کافی است. اما در بازرسی تاورکرین دوره‌ای، به دلیل اثرات ارتعاش و خستگی، توصیه می‌شود علاوه بر کنترل گشتاور (به ویژه در پیچ‌های با تنش بالا)، از روش‌های دیگر مانند استفاده از نشانگرهای کشش (Bolt Tension Indicators) یا بررسی علائم سایش و شکست در پیچ‌های قدیمی استفاده شود.

جمع‌بندی سئو و نتیجه‌گیری

بازرسی تاورکرین یک فعالیت مهندسی چندوجهی است که ایمنی پروژه، پرسنل و پایداری سازه‌ای را تضمین می‌کند. این راهنمای جامع، با تمرکز کامل بر واژگان فنی و کلیدواژه محوری «بازرسی تاورکرین»، تلاش کرد تا تمامی جنبه‌های این فرآیند حیاتی را پوشش دهد؛ از تحلیل خستگی سازه‌ای و بررسی اتصالات انکراژ گرفته تا تست‌های عملکردی بر اساس ASME B30.3 و رعایت الزامات قانونی ایران.

تداوم موفقیت پروژه‌های بزرگ ساختمانی منوط به تعهد کارفرمایان به اجرای دقیق و مستمر بازرسی تاورکرین توسط نهادهای ذی‌صلاح و با استفاده از دانش فنی عمیق است. شرکت‌هایی نظیر آریا ایمن آوات با ارائه خدمات تخصصی، نقش محوری در ارتقای سطح ایمنی و دوام تجهیزات سنگین در کشور ایفا می‌کنند. هرگونه غفلت در این زمینه، ریسکی غیرقابل توجیه را به سازمان تحمیل خواهد کرد.
