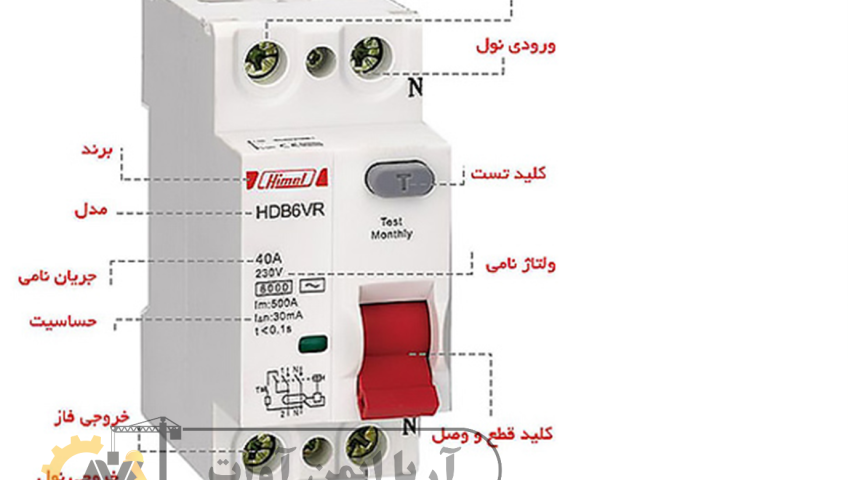

کلید محافظ جان یا RCD یکی از تجهیزات ایمنی مهم در سیستمهای الکتریکی ساختمان است که وظیفه آن، محافظت از افراد و تجهیزات در برابر خطرات ناشی از برق گرفتگی و جریان نشتی است. این مقاله به بررسی کامل عملکرد کلید محافظ جان، مزایای آن، روشهای حفاظت و نحوه نصب صحیح آن میپردازد.
اساس کار کلید محافظ جان
اساس عملکرد کلیدهای محافظ جان بر پایه تشخیص جریان نشتی در مدار است. این کلیدها مخصوص حفاظت در برابر برق گرفتگی غیرمستقیم هستند؛ به این معنا که در مواقعی مانند اتصال فاز به بدنه فلزی یک وسیله، میتوانند مدار را قطع کنند، اما در برابر تماس مستقیم با فاز، حفاظت مطمئن ارائه نمیدهند.

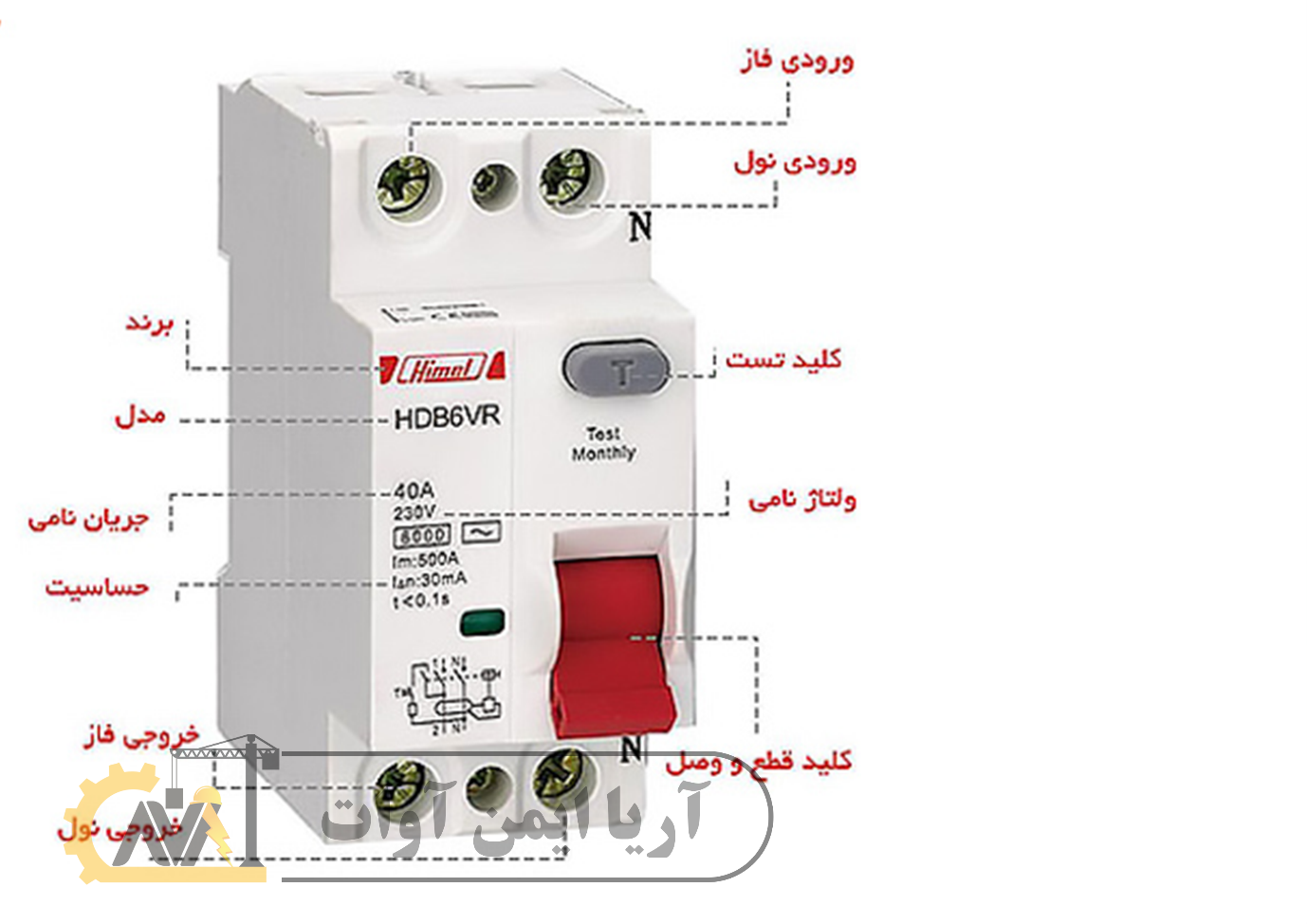

نحوه عملکرد کلید RCD
در ساختار داخلی کلید RCD، سه سیمپیچ بر روی یک هسته آهنی قرار دارد. تا زمانی که جریان رفت (i1) و برگشت (i2) در مدار با هم برابر باشند، شار مغناطیسی خالص در هسته صفر است و ولتاژی در سیمپیچ سوم القا نمیشود. اما اگر اتصال بدنه یا جریان نشتی رخ دهد، این تعادل برهم میخورد و در نتیجه ولتاژی در سیمپیچ سوم القا شده و کلید عمل میکند.
بهعبارت دیگر، کلید محافظ جان با مقایسه جریان ورودی و خروجی، نشتی را تشخیص داده و در صورت بیشتر بودن آن از حد مجاز، جریان برق را قطع میکند.
مزایای استفاده از کلیدهای محافظ جان
استفاده از کلید محافظ جان دارای مزایای بسیار مهمی است:
- جلوگیری از برق گرفتگی غیرمستقیم در صورت بروز نشتی جریان
- پیشگیری از آتشسوزی در اثر جریان نشتی (حتی با جریان کمتر از ۰.۵ آمپر)
- کاهش آسیب به تجهیزات و سیستم سیمکشی
- صرفهجویی اقتصادی از طریق جلوگیری از هدررفت انرژی
- افزایش ایمنی در منازل، اماکن تجاری و صنعتی
روشهای مختلف حفاظت در برابر برق گرفتگی
علاوه بر استفاده از RCD، روشهای دیگری نیز برای حفاظت الکتریکی وجود دارد که عبارتاند از:
۱. حفاظت توسط ولتاژ پایین یا محدود کردن انرژی
۲. حفاظت با عایقبندی تجهیزات
۳. حفاظت توسط پوششها و روکشهای محافظ
۴. حفاظت با ایجاد فاصله ایمن از تجهیزات برقی
۵. حفاظت با استفاده از سیم ارت (Earthing)
هر کدام از این روشها مزایا و معایب خود را دارند. اما ترکیب آنها با استفاده از کلید محافظ جان، بیشترین میزان حفاظت را فراهم میکند.
نصب و فاصلهگذاری بین RCD ها
در هنگام طراحی سیستم برقکشی با RCD، دو روش اصلی برای نصب این کلیدها وجود دارد:
فاصلهگذاری موازی
در این روش، هر خط یا مدار دارای یک RCD مجزا است. اگر مشکلی در یک خط رخ دهد، فقط همان مدار قطع میشود.
فاصلهگذاری سری
در این حالت چند RCD بهصورت سری نصب میشوند. در این روش باید جریان نامی کلید پاییندست را یکسوم جریان کلید بالادست انتخاب کرد تا از تداخل عملکرد جلوگیری شود.
حداکثر طول مجاز هادی برای حفاظت جان افراد
کلیدهای محافظ جان باید در زمان بسیار کوتاهی عمل کرده و مدار را در صورت خطر قطع کنند. برای اطمینان از این عملکرد، باید حداقل جریان اتصال کوتاه در دورترین نقطه مدار محاسبه شود. در سیستمهای TN این مقدار از رابطه زیر بهدست میآید:
I = U / (ρ × (L / s × n))
که در آن:
- ρ: مقاومت مخصوص هادی در دمای ۲۰ درجه سانتیگراد
- U: ولتاژ فازی
- L: طول کابل
- s: سطح مقطع هر هادی
- n: تعداد فازها
جمعبندی
کلید محافظ جان یا RCD یکی از ضروریترین تجهیزات در تأمین ایمنی الکتریکی ساختمانهاست. این کلید با شناسایی جریانهای نشتی بسیار کم، مانع از بروز برق گرفتگی، آتشسوزی و آسیب تجهیزات میشود. استفاده صحیح و اصولی از RCD، در کنار سایر روشهای حفاظتی مانند سیم ارت و عایقکاری، میتواند حداکثر ایمنی را در محیطهای خانگی، صنعتی و تجاری تضمین کند.
