ایمنی الکتریکی در زیرساخت‌های نوین صنعتی، تجاری و مسکونی از اهمیت بالاتری نسبت به هر زمان دیگری برخوردار است. پیشرفت سریع در فناوری‌های الکترونیک قدرت، افزایش چگالی توان در تابلوهای توزیع و استفاده گسترده از تجهیزات حساس با عایق‌بندی پایین‌تر، اهمیت استقرار یک سیستم اتصال به زمین (ارتینگ) کارآمد را دوچندان ساخته است. چاه ارت (Earth Pit)، که گاهی به اشتباه تنها به عنوان یک “سوراخ در زمین” تلقی می‌شود، در واقع قلب سیستم حفاظت الکتریکی است؛ مجرایی که جریان‌های خطا، جریان‌های ناشی از رعد و برق و ولتاژهای ناخواسته را به طور ایمن و سریع به پتانسیل مرجع زمین هدایت می‌کند.

بدون یک سیستم ارتینگ مناسب، تجهیزات الکتریکی در معرض خطر خرابی ناشی از اضافه‌ولتاژهای گذرا قرار می‌گیرند. جریان خطای فاز به زمین می‌تواند باعث ذوب شدن عایق‌ها، ایجاد قوس‌های الکتریکی مخرب (Arc Flash) و در نهایت آتش‌سوزی شود. علاوه بر حفاظت از تجهیزات، مهم‌ترین وظیفه سیستم ارت، حفاظت از جان انسان‌هاست. در شرایط خطا، اگر بدنه فلزی دستگاهی به فاز متصل شود، پتانسیل این بدنه به شدت بالا می‌رود. سیستم ارت این ولتاژ خطرناک را کنترل کرده و آن را در محدوده‌ای امن نگه می‌دارد که ولتاژ گام و تماس برای افراد حاضر در نزدیکی، کمتر از حد تحمل فیزیولوژیکی باشد.

استانداردهای بین‌المللی متعددی بر اهمیت و نحوه اجرای چاه ارت تأکید دارند .استاندارد IEC 60364‑5‑54 (نصب‌های الکتریکی ساختمان‌ها – انتخاب و نصب تجهیزات الکتریکی – سیستم‌های اتصال به زمین و رساناهای حفاظتی) یکی از مرجع‌های اصلی در سراسر جهان است که الزامات فنی دقیقی را برای مقاومت مجاز زمین تعیین می‌کند. به طور کلی، برای سیستم‌های صنعتی و پست‌های توزیع، مقاومت اتصال زمین نباید در حالت شبکه از ۲ اهم (Ω) فراتر رود. در برخی موارد حساس‌تر، مانند پست‌های فشار قوی یا تأسیسات مخابراتی، این مقدار به ۱ اهم یا حتی کمتر کاهش می‌یابد.

ایمنی الکتریکی و نقش حیاتی چاه ارت اجرای موفقیت‌آمیز یک چاه ارت صرفاً به حفر گودال و دفن یک میله مسی محدود نمی‌شود. این فرآیند یک مطالعه مهندسی دقیق در مورد خواص فیزیکی خاک، هیدرولوژی محلی، دسترسی به عمق‌های مناسب و انتخاب صحیح مواد کاهنده مقاومت است. در مناطق جغرافیایی با خاک‌های خشک، شنی یا سنگی، که مقاومت ویژه (Resistivity) بالایی دارند، دستیابی به مقاومت ۲ اهم چالش‌برانگیز است و نیازمند طراحی‌های پیچیده‌تر مانند استفاده از شبکه‌های ارت گسترده یا اجرای میله‌های ارت عمیق (Deep Earth Electrodes) می‌باشد.

این مقاله به عنوان یک مرجع فنی جامع، ضمن تشریح مبانی علمی و الزامات قانونی، به معرفی شرکت‌هایی می‌پردازد که تخصص لازم برای اجرای دقیق و بازرسی فنی سیستم‌های ارت مطابق با بالاترین استانداردهای ملی و بین‌المللی را دارند. شرکت بازرسی آریا ایمن آوات به عنوان یک نهاد تأیید صلاحیت‌شده، نقشی حیاتی در تضمین انطباق پروژه‌ها با الزامات قانونی وزارت کار و توانیر ایفا می‌کند.

تعریف علمی چاه ارت و طبقه‌بندی سیستم‌های اتصال زمین

چاه ارت در مفهوم مهندسی، نقطه‌ای است که در آن یک یا چند الکترود رسانا به طور دائمی با توده زمین در تماس الکتریکی برقرار می‌کنند تا یک مسیر با امپدانس (Impedance) پایین برای هدایت جریان‌های خطا فراهم شود.

۲.۱. مؤلفه‌های اصلی چاه ارت

یک سیستم ارت موثر از سه جزء اصلی تشکیل شده است:

1. الکترود زمین (Earth Electrode) : رسانای اصلی که تماس مستقیم با خاک برقرار می‌کند. معمولاً از مس خالص (به دلیل رسانایی بالا و مقاومت در برابر خوردگی) یا فولاد با روکش مسی یا گالوانیزه استفاده می‌شود.
2. اتصالات (Connections): محل اتصال سیم‌ها و شینه‌ها به الکترود. کیفیت این اتصالات (معمولاً از طریق جوش احتراقی یا اتصالات مکانیکی بسیار مستحکم) عامل تعیین‌کننده در مقاومت گذرا و طول عمر سیستم است.
3. مواد کاهنده مقاومت (Backfill Material): موادی که در فضای خالی اطراف الکترود قرار داده می‌شوند تا مقاومت ویژه موضعی خاک را کاهش دهند و حفظ رطوبت را تضمین کنند.

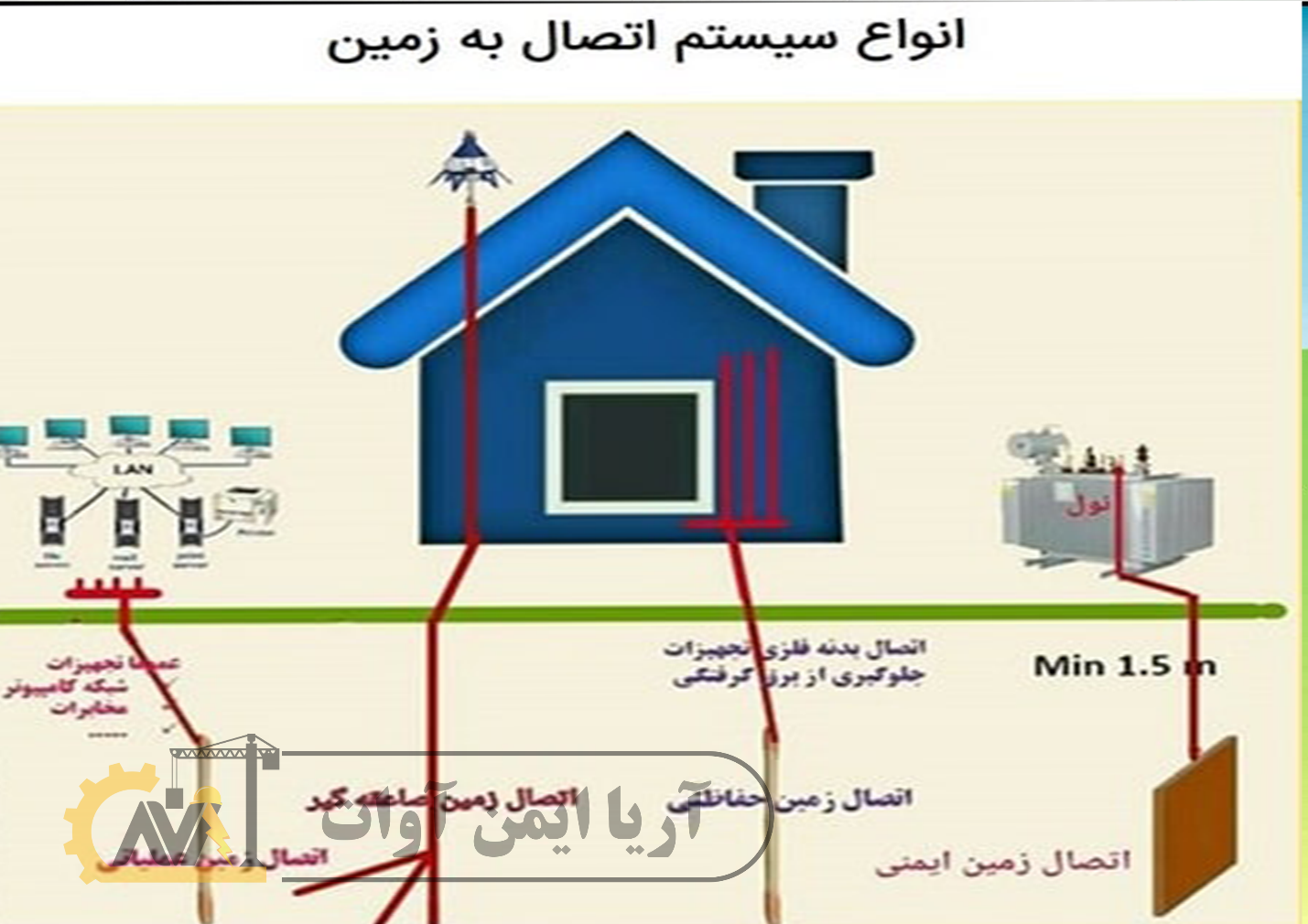

۲.۲. طبقه‌بندی سیستم‌های ارت

سیستم‌های ارت بر اساس ساختار فیزیکی و کاربرد در سه دسته اصلی طبقه‌بندی می‌شوند که انتخاب نوع مناسب آن مستقیماً به مقاومت ویژه خاک منطقه و میزان جریان خطای مورد انتظار بستگی دارد:

۲.۲.۱ . چاه ارت ساده (Single Rod/Plate Electrode)

ایمنی الکتریکی و نقش حیاتی چاه ارت این نوع رایج‌ترین و ساده‌ترین روش است که در آن یک میله مسی یا یک صفحه فلزی در عمق مشخصی دفن می‌شود.

• کاربرد : ساختمان‌های کوچک، تابلوهای توزیع عمومی با جریان خطای کم، مناطقی با خاک با مقاومت ویژه نسبتاً پایین (مانند خاک‌های رسی یا لومی).
• اجرا : معمولاً یک گودال به عمق 4 تا 5 متر حفر شده و میله در مرکز آن نصب می‌شود.
• محدودیت : در خاک‌های خشک یا سنگی، دستیابی به مقاومت کمتر از ۵ اهم با این روش دشوار است.

۲.۲.۲ . چاه ارت میله‌ای یا عمیق (Deep Driven Rod System)

ایمنی الکتریکی و نقش حیاتی چاه ارت این سیستم از چندین میله به هم‌پیوسته استفاده می‌کند که به صورت سری یا موازی در عمق‌های زیاد (گاهی تا ۱۵ تا ۳۰ متر) نصب می‌شوند.

• کاربرد : تأسیسات صنعتی متوسط، دکل‌های مخابراتی، مناطق دورافتاده با خاک سطح بالا و خشک.
• مزیت : در عمق‌های پایین، دمای خاک پایدارتر است و رطوبت بیشتری حفظ می‌شود، که به طور قابل توجهی مقاومت ویژه مؤثر را کاهش می‌دهد. برای دستیابی به مقاومت زیر ۲ اهم در مناطق مقاوم، این روش ترجیح داده می‌شود.

۲.۲.۳ .شبکه ارت (Earth Grid System)

این پیچیده‌ترین و مؤثرترین سیستم است که شامل مجموعه‌ای متراکم از میله‌ها، تسمه‌ها و سیم‌های رسانا است که در یک شبکه مش‌بندی شده در زیر سطح زمین نصب می‌شوند.

• کاربرد : نیروگاه‌ها، پست‌های انتقال و فوق توزیع (HV/MV Substations)، مراکز داده (Data Centers) و تأسیسات حیاتی که نیاز به کمترین مقاومت ممکن (معمولاً زیر ۱ اهم) و حفاظت عالی در برابر ولتاژ گام دارند.
• اجرا : الکترودها معمولاً به صورت نوارهای مسی یا فولادی با ضخامت مناسب نصب شده و با استفاده از جوش احتراقی به یکدیگر متصل می‌شوند.

انتخاب روش باید با در نظر گرفتن تحلیل‌های دقیق الکترومغناطیسی و مقاومت ویژه محلی خاک انجام پذیرد تا نه تنها الزامات مقاومت اهمی برآورده شود، بلکه حفاظت در برابر پدیده‌های دینامیکی مانند صاعقه نیز تضمین گردد.

مبانی علمی و مهندسی مقاومت ویژه خاک

اساس مهندسی چاه ارت بر فیزیک رسانایی خاک بنا شده است. برخلاف تصور رایج، خاک به خودی خود یک رسانای قوی نیست؛ بلکه هدایت الکتریکی آن وابسته به میزان رطوبت، نمک‌ها و یون‌های محلول موجود در فاز مایع بین ذرات جامد است.

۳.۱. مقاومت ویژه خاک ($\rho$)

مقاومت ویژه (ρ) که واحد آن اهم-متر (\Omega \cdot m) است، اصلی‌ترین پارامتر ورودی در طراحی سیستم ارت است. این پارامتر نشان می‌دهد که خاک در شرایط استاندارد چقدر در برابر عبور جریان الکتریکی مقاومت می‌کند.

[(ρ)= R \frac{A}{L}

که در آن (R) مقاومت، (A) سطح مقطع و (L) طول مسیر است.

عوامل مؤثر بر مقاومت ویژه خاک ایمنی الکتریکی و نقش حیاتی چاه ارت :

1. رطوبت (Moisture Content): مهم‌ترین عامل است. افزایش رطوبت (تا نقطه اشباع) به طور تصاعدی مقاومت ویژه را کاهش می‌دهد. خاک‌های خشک (زیر ۵ درصد رطوبت) می‌توانند مقاومت ویژه‌ای تا ۱۰,۰۰۰ \Omega \cdot m داشته باشند، در حالی که خاک‌های اشباع شده ممکن است زیر ۱۰ \Omega \cdot m باشند.
2. دما (Temperature): با افزایش دما، یونیزاسیون نمک‌ها افزایش یافته و مقاومت کاهش می‌یابد. در دماهای زیر صفر درجه سانتی‌گراد (یخ زدن)، مقاومت ویژه به طور چشمگیری افزایش می‌یابد، زیرا آب موجود به یخ تبدیل شده و رسانایی الکتریکی را از دست می‌دهد.
3. ترکیب شیمیایی و دانه بندی: خاک‌های رسی (Clay) به دلیل داشتن ذرات ریزتر و توانایی جذب رطوبت، معمولاً مقاومت کمتری نسبت به خاک‌های شنی (Sand) دارند. نمک‌های محلول (مانند کلرید سدیم) مقاومت ویژه را به شدت کاهش می‌دهند.

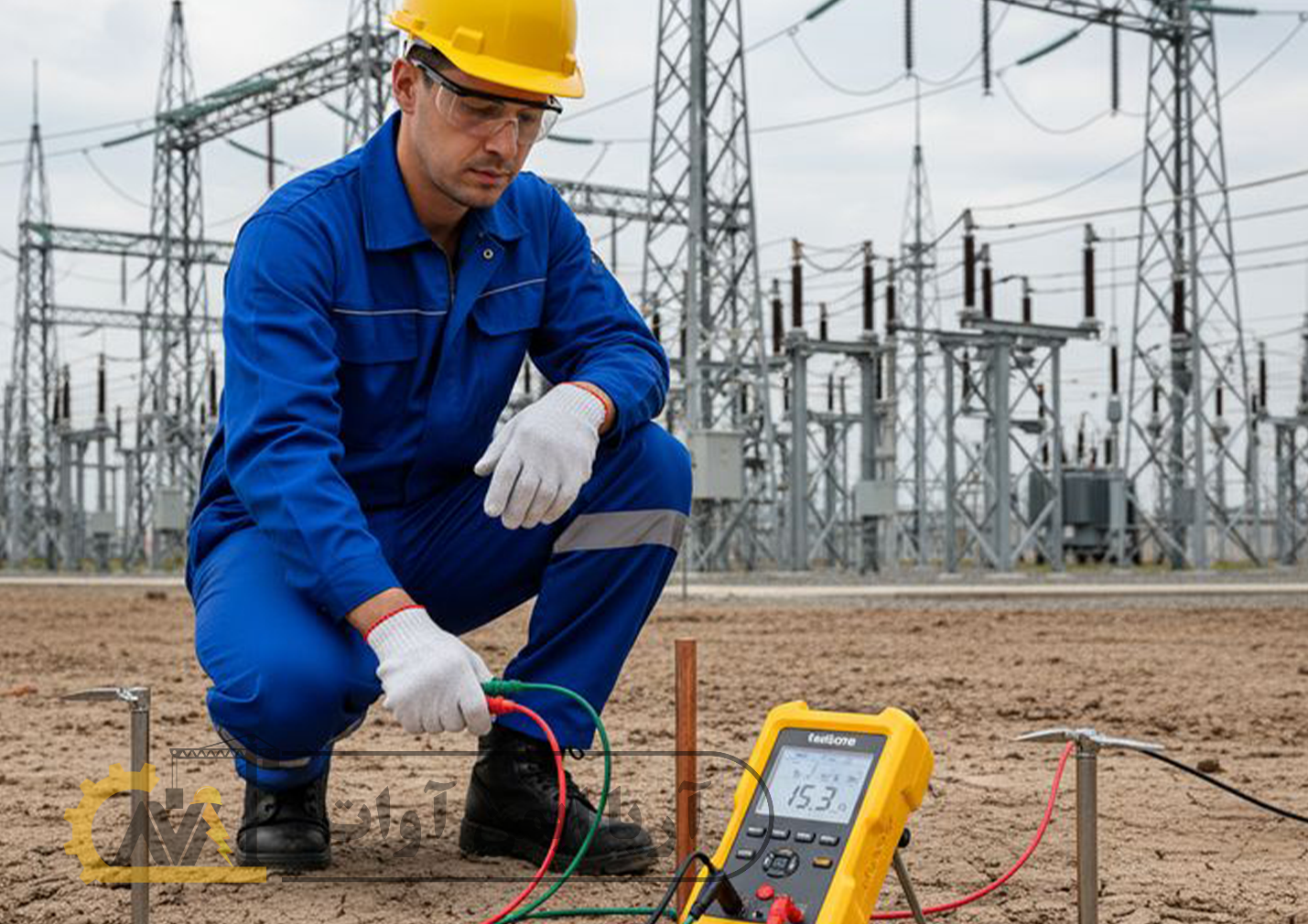

۳.۲ . اندازه‌گیری مقاومت ویژه خاک (روش ونر)

برای تعیین مقدار دقیق (p) در محل پروژه، از روش‌های تست میدانی استفاده می‌شود. رایج‌ترین روش، روش چهار نقطه‌ای ونر (Wenner 4-Point Method) است.

در این روش، چهار الکترود میخی هم‌راستا با فاصله‌ی مساوی (a) در سطح زمین کوبیده شده و جریان (I) بین دو الکترود خارجی تزریق می‌شود و افت ولتاژ (V) بین دو الکترود داخلی اندازه‌گیری می‌گردد. مقاومت اندازه‌گیری شده (R_{avg} = V/I) است.

مقدار مقاومت ویژه خاک همگن از رابطه زیر به دست می‌آید:

\(ρ = 2 \pi a R_{avg} ]

تست باید در عمق‌های مختلف و در فصول مختلف سال تکرار شود تا پروفایل دقیق مقاومت ویژه خاک در اعماق مورد نیاز (که الکترود در آنجا نصب خواهد شد) مشخص گردد.

۳.۳ . محاسبات مقاومت الکترود

پس از تعیینp مقاومت الکتریکی الکترودهای انتخابی محاسبه می‌شود. برای یک الکترود میله‌ای عمودی به طول (L) و قطر (d)، مقاومت اتصال زمین (R_E) در محیط خاک همگن به صورت زیر تخمین زده می‌شود:

R_E = \frac{\ ρ }{2 \pi L} \left( \ln \left( \frac{4L}{d} \right) – 1 \right)

نکته مهم در این فرمول این است که افزایش طول (L) تأثیر بیشتری بر کاهش مقاومت نسبت به افزایش قطر (d) دارد. به همین دلیل، استفاده از چندین میله با طول مشخص، کارآمدتر از استفاده از یک میله بسیار قطور است.

۳.۴ . بهبود مقاومت با مواد کاهنده

هنگامی که مقاومت ویژه خاک بالا باشد، از مواد کاهنده (Backfill) برای جایگزینی خاک با مقاومت بالا در اطراف الکترود استفاده می‌شود. ترکیبات متداول شامل:

• بنتونیت با کیفیت بالا: دارای خاصیت جذب آب عالی و پایداری شیمیایی مناسب.
• کربن آمورف (خاک زغال فعال): برای افزایش سطح تماس الکترود با مواد رسانا.
• ترکیبات شیمیایی اختصاصی: پودرهای رسانا که به طور ویژه برای کاهش مقاومت طراحی شده‌اند و معمولاً عمر طولانی‌تری نسبت به نمک‌های سنتی دارند.

استفاده از این مواد در اطراف الکترود، باعث کاهش مؤثر مقاومت الکترود به مقدار هدف (مثلاً زیر ۲ اهم) می‌شود و پایداری این مقاومت را در برابر تغییرات فصلی رطوبت حفظ می‌کند.

فرآیندهای اجرایی و استانداردهای نصب چاه ارت

اجرای عملیاتی یک سیستم ارت باید با رعایت دقیق نقشه‌های طراحی و دستورالعمل‌های فنی صورت پذیرد تا تضمین شود که پس از نصب، عملکرد مورد انتظار (مقاومت کمتر از حد مجاز) را ارائه دهد و از نظر مکانیکی و شیمیایی پایدار باشد.

۴.۱. مراحل اجرای چاه ارت میله‌ای (استاندارد IEC و ISIRI

۴.۱.۱. انتخاب محل و حفر (Excavation)

محل اجرای چاه ارت باید از هرگونه تأسیسات زیرزمینی دیگر (خطوط گاز، آب، کابل‌های فشار قوی) فاصله ایمنی داشته باشد. فاصله ایمنی نسبت به کابل‌های قدرت معمولاً ۳ تا ۵ متر در نظر گرفته می‌شود. عمق حفاری به عمق یخبندان منطقه و نوع الکترود بستگی دارد.

۴.۱.۲ . نصب الکترود اصلی

الکترود (معمولاً میله مسی با سطح مقطع ۵۰ میلی‌متر مربع یا بیشتر) باید عمودی در مرکز گودال قرار گیرد. اگر نیاز به استفاده از چند میله باشد (برای دستیابی به مقاومت کمتر)، میله‌ها باید با فاصله‌ای حداقل دو برابر طولشان از یکدیگر نصب شوند تا اثر هم‌افزایی (Mutual Resistance) بهینه‌ای داشته باشند.

۴.۱.۳. آماده‌سازی مواد کاهنده و پر کردن (Backfilling)

این مرحله حیاتی‌ترین بخش کاهش مقاومت است.

1. تزریق: مخلوط کاهنده (بنتونیت و کربن) به صورت دوغاب یا پودر بین دیواره چاه و میله اصلی ریخته می‌شود.
2. تراکم: مواد باید به خوبی متراکم شوند تا حفره‌های هوایی باقی نمانند، زیرا هوا عایق است.
3. حفظ رطوبت: در مناطقی که دسترسی به آب محدود است، از ترکیبات شیمیایی که خاصیت نگهداری رطوبت دارند استفاده می‌شود.

۴.۱.۴ . اتصال هم‌بندی (Bonding)

رسانای اصلی ارت که از تابلو اصلی می‌آید (معمولاً سیم مسی افشان نمره ۵۰ تا ۱۲۵ میلی‌متر مربع بر اساس جریان خطای پیش‌بینی شده)، باید به الکترود متصل شود.

جوش احتراقی (Exothermic Welding): اتصالات بین میله ارت و رسانای اصلی باید به روش جوش احتراقی (مانند شرکت Thermoweld یا Cadweld) انجام شود. این روش یک اتصال متالورژیکی دائمی ایجاد می‌کند که در برابر خوردگی بسیار مقاوم بوده و مقاومت اهمی آن تقریباً صفر است (برخلاف بست‌های مکانیکی که پس از چند سال مقاومتشان بالا می‌رود).

۴.۲. اجرای شبکه ارت (Grid System) در فشار قوی

در پست‌ها، شبکه ارت از نوار مسی معمولاً ۵۰x۳ میلی‌متر استفاده می‌کند که در عمق ۱ تا ۱.۵ متر به شکل مش‌بندی مربعی (مثلاً ۵ متر در ۵ متر) گسترده می‌شود. میله‌های ارت در نقاط تقاطع (Junctions) شبکه نصب شده و به شبکه اصلی جوش داده می‌شوند. این شبکه تضمین می‌کند که جریان‌های بزرگ خطا به صورت یکنواخت در ناحیه وسیعی توزیع شوند و ولتاژ گام در سطح زمین به حداقل برسد.

۴.۳ . ملاحظات خوردگی (Corrosion Protection)

مس عنصری فعال در برابر برخی خاک‌ها است. در صورت وجود نمک‌های بالا یا خاک‌های اسیدی، عمر مفید الکترود مسی به شدت کاهش می‌یابد. در این موارد، استفاده از الکترودهای فولادی با پوشش مس یا استفاده از مواد کاهنده با pH خنثی برای پوشش‌دهی ضروری است.

محاسبات فنی و تحلیل ایمنی در برابر ولتاژ گام و تماس

فراتر از دستیابی به مقاومت اهمی پایین، مهم‌ترین هدف طراحی سیستم ارت، تضمین ایمنی پرسنل در هنگام بروز جریان‌های خطای بزرگ است. این امر مستلزم تحلیل ولتاژهای گام و تماس است.

۵.۱. اهمیت ولتاژ گام و تماس

زمانی که جریان خطا (I_g) وارد شبکه ارت می‌شود، یک پتانسیل الکتریکی در اطراف الکترود ایجاد می‌شود که به آن Ground Potential Rise (GPR) می‌گویند.

ولتاژ تماس (Touch Voltage – $V_T$): ولتاژ بین دست فرد و زمین (پایین پای فرد) در لحظه تماس با بدنه دستگاه معیوب است.
[ V_T = I_g \cdot R_E ]

ولتاژ گام (Step Voltage – V_S): ولتاژ بین دو پا (دو نقطه‌ای از زمین که فرد در حال قدم زدن روی آن‌هاست) در زمان خطا.
[ V_S = I_g \cdot R_S ] که (R_S) مقاومت بین دو نقطه در فاصله گام بر روی سطح زمین است.

۵.۲. محدودیت‌های ولتاژ ایمن (بر اساس IEEE Std 80

استاندارد IEEE Std 80 دستورالعمل‌های دقیقی برای تعیین حداکثر ولتاژ مجاز در سطح زمین ارائه می‌دهد تا شوک الکتریکی خطرناک رخ ندهد. این محدودیت‌ها تابعی از مقاومت بدن انسان (که به طور میانگین 1000 Omega در نظر گرفته می‌شود و مدت زمان خطا (T) هستند.

حداکثر ولتاژ مجاز تماس (V_{T,max}$) برای یک فرد با وزن متوسط ۶۰ کیلوگرم:
[ V_{T,max} = \left( 1000 + 6 \cdot C_s \cdot \frac{\ ρ _s}{T} \right) \cdot \frac{0.116}{\sqrt{T}} \quad \text{(ولت)} ] و حداکثر ولتاژ گام (V_{S,max}): [ V_{S,max} = \left( 1000 + 6 \cdot C_s \cdot \frac{\rho_s}{T} \right) \cdot \frac{0.116}{\sqrt{T}} \cdot 1.5 \quad \text{(ولت)} ] که در آن:

• T: زمان قطع مدار توسط فیوز یا بریکر (بر حسب ثانیه).
• _s: مقاومت ویژه خاک سطح (Surface Soil Resistivity).
• $C_s$: ضریب اصلاح سطح (Surface Correction Factor) که در صورت استفاده از پوشش‌های شن یا سنگدانه برای افزایش مقاومت سطح، مقدار آن افزایش می‌یابد.

۵.۳. راهکارهای کاهش ولتاژهای خطرناک

اگر تحلیل نشان دهد که GPR، $V_T$ یا $V_S$ از حد مجاز فراتر می‌رود، باید اقدامات اصلاحی زیر انجام شود:

1. کاهش مقاومت زمین: اجرای الکترودهای بیشتر یا عمیق‌تر برای کاهش $R_E$ و به دنبال آن کاهش GPR.
2. بهبود مقاومت سطح خاک: پوشاندن سطح اطراف چاه ارت با یک لایه ضخیم (مثلاً ۱۰ سانتی‌متر) شن یا سنگدانه با مقاومت ویژه بالا. این کار ضریب C_s را افزایش داده و ولتاژ گام را به شدت کاهش می‌دهد.
3. استفاده از سیستم هم‌پتانسیل‌سازی: در شبکه‌های ارت، اتصالات گسترده باعث می‌شود که جریان خطا در سطح گسترده‌تری توزیع شود و شیب پتانسیل کاهش یابد.

محاسبات دینامیکی ولتاژ گام نیازمند مدل‌سازی دقیق توزیع جریان در زیر زمین است که این کار اغلب با نرم‌افزارهای تخصصی انجام می‌شود و یکی از خدمات کلیدی شرکت‌های بازرسی مهندسی مانند آریا ایمن آوات محسوب می‌گردد.

الزامات قانونی و استانداردسازی در ایران

در جمهوری اسلامی ایران، اجرای سیستم‌های ایمنی الکتریکی توسط مراجع متعددی تنظیم و نظارت می‌شود. انطباق با این قوانین نه تنها یک الزام فنی، بلکه یک ضرورت قانونی برای اخذ مجوزهای بهره‌برداری است.

۶.۱. آیین‌نامه حفاظت فنی و بهداشت کار

بر اساس بند ۱۲ آیین‌نامه حفاظت فنی و بهداشت کار، تمامی وسایل و تأسیسات الکتریکی باید دارای سیستم اتصال به زمین مناسب باشند. این آیین‌نامه صراحتاً بر اتصال بدنه فلزی تجهیزات و شینه‌های اصلی به زمین تأکید دارد.

۶.۲. الزامات شرکت توانیر و نظام‌نامه‌های توزیع برق

شرکت توزیع برق موظف است در زمان انشعاب‌گیری، مدارک مربوط به اجرای سیستم ارت را از کارفرما دریافت نماید. مقاومت زمین مورد قبول برای اتصال تأسیسات به شبکه توزیع برق معمولاً زیر ۲ اهم است. در صورتی که مقاومت بالاتر باشد، شرکت توزیع اجازه انشعاب یا تمدید قرارداد را نخواهد داد، مگر اینکه راهکارهای جایگزین (مانند استفاده از بریکرهای حساس‌تر یا سرج ارسترها) به عنوان مکمل سیستم ارت مورد تأیید قرار گیرند.

۶.۳. نقش استاندارد ملی ISIRI 3010

استاندارد ISIRI 3010 حفاظت در برابر صاعقه – اجزای سیستم حفاظت در برابر صاعقه چارچوب کلی برای طراحی سیستم‌های حفاظت در برابر صاعقه و ارتینگ مرتبط با آن‌ها فراهم می‌کند. این استاندارد، اجرای سیستم‌های میله‌ای و شبکه‌ای را به عنوان بخشی از راهبرد کلی حفاظت تکمیلی تعریف می‌نماید.

۶.۴. اهمیت تأیید صلاحیت نهادهای بازرسی (NACI)

بر اساس قوانین وزارت تعاون، کار و رفاه اجتماعی، بازرسی ایمنی تجهیزات و تأسیسات الکتریکی، از جمله تست چاه ارت، تنها باید توسط شرکت‌های بازرسی فنی انجام شود که دارای مجوز رسمی و تأیید صلاحیت از مرکز ملی تأیید صلاحیت ایران (NACI) هستند. این تأیید صلاحیت تضمین می‌کند که بازرسین از دانش فنی کافی برخوردار بوده و از تجهیزات کالیبره شده استفاده می‌کنند.

شرکت آریا ایمن آوات با کسب این مجوزهای حیاتی، به عنوان یک نهاد رسمی، اعتبار گزارشات فنی خود را در نزد تمامی مراجع قانونی تضمین می‌نماید.

فرآیند بازرسی فنی و صدور گواهی سلامت سیستم ارت

پس از اتمام فیزیکی نصب چاه ارت، مرحله حیاتی بعدی، بازرسی و اثبات انطباق سیستم با مقادیر طراحی و استانداردهای مورد تأیید است. این فرآیند باید کاملاً مستقل از مجری اجرا انجام شود.

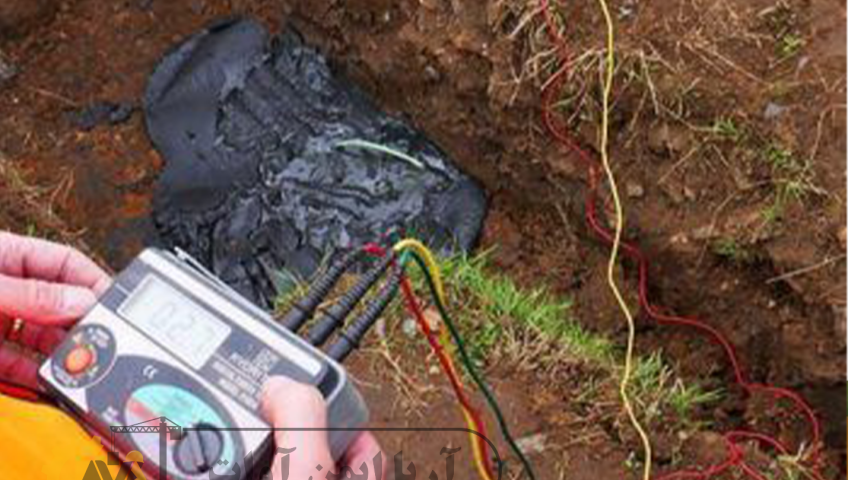

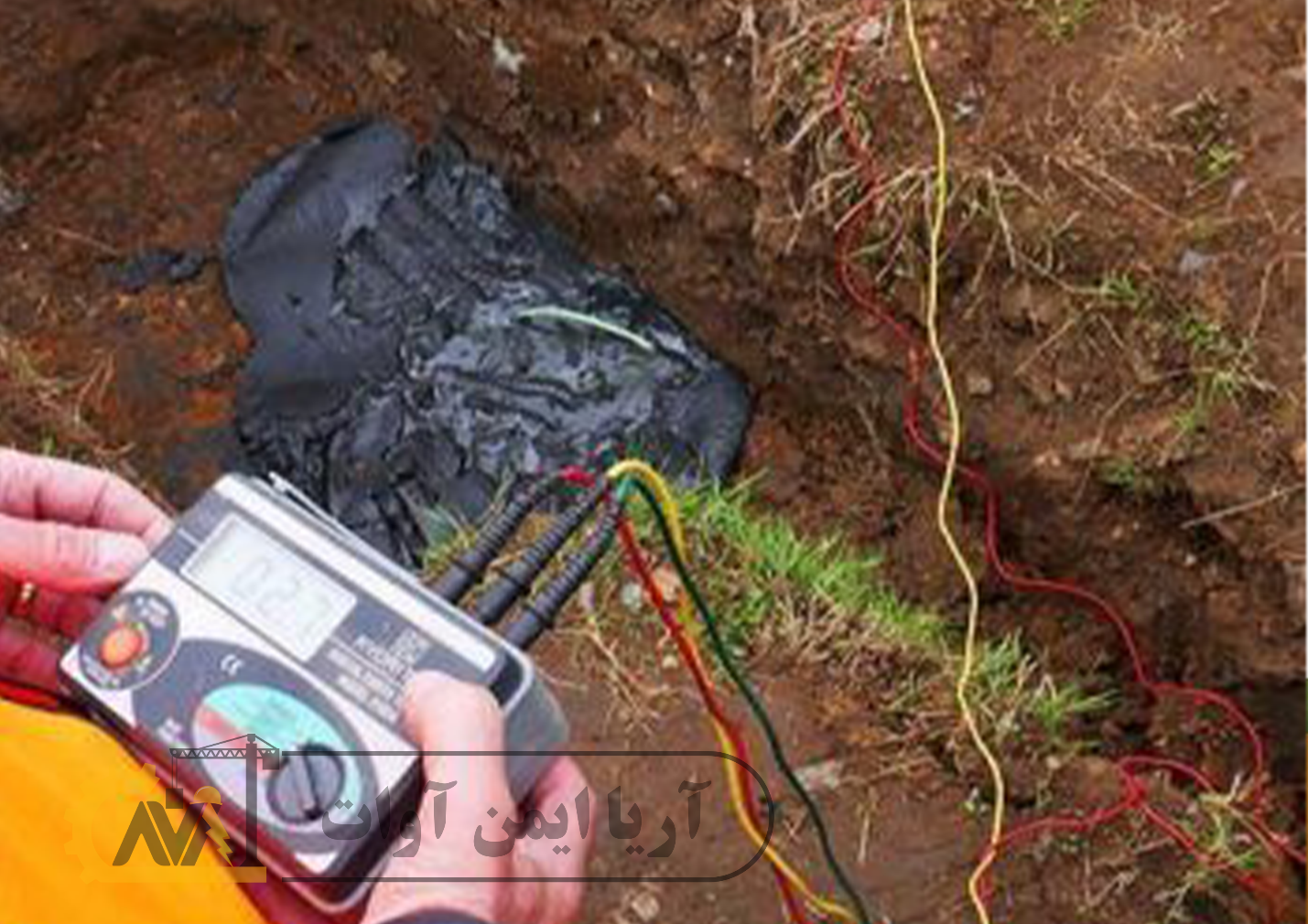

۷.۱. ابزار و روش تست مقاومت زمین

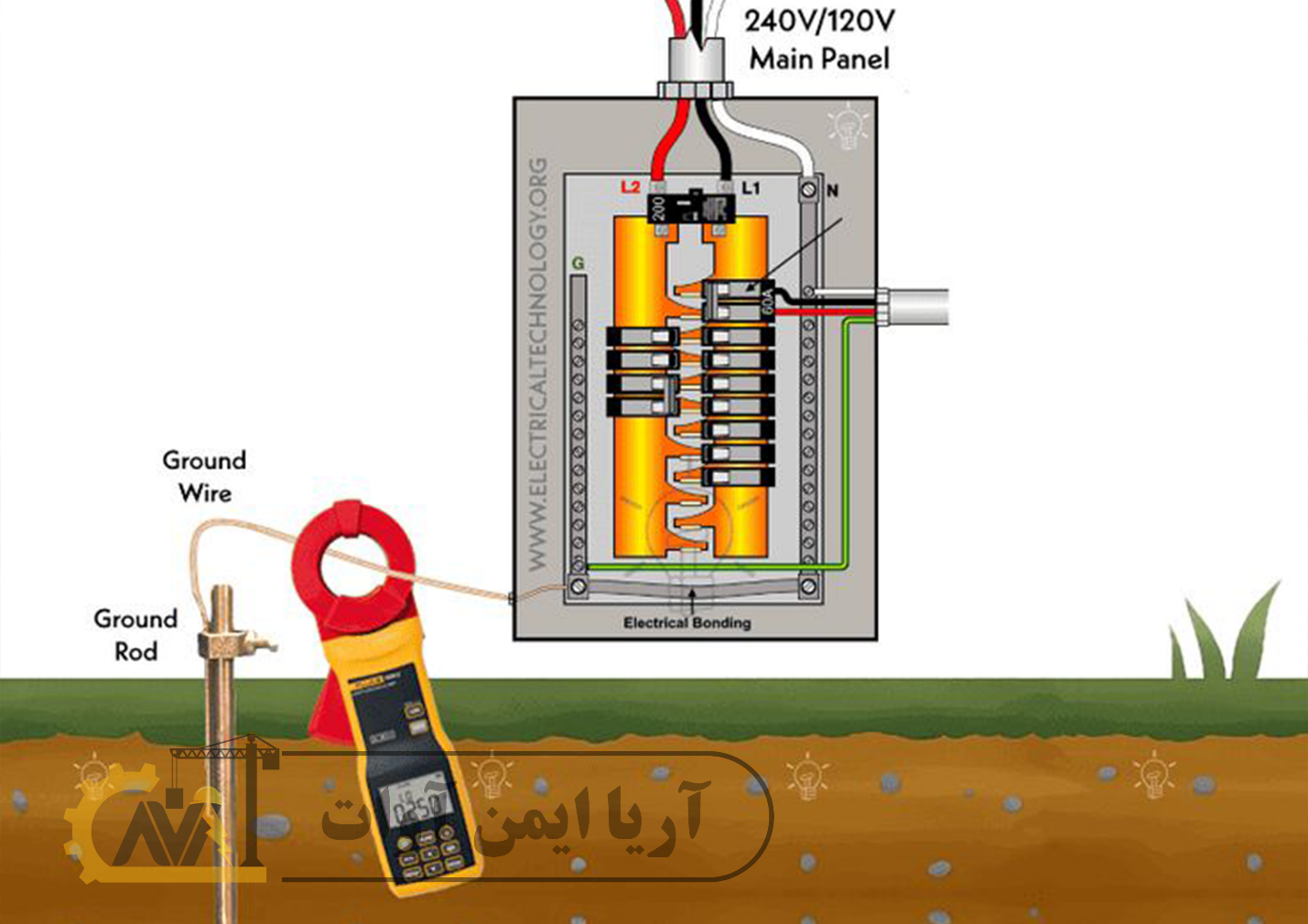

بازرسی نهایی با استفاده از دستگاه‌های دقیق ارت تستر (Earth Tester) کالیبره شده انجام می‌گیرد. دو روش اصلی تست مورد استفاده قرار می‌گیرد:

1. روش سه سیمه (Fall-of-Potential 3-Wire): برای تست یک الکترود منفرد.
2. روش چهار سیمه (Fall-of-Potential 4-Wire): روش استاندارد برای تست سیستم‌های ارت بزرگ و شبکه‌ای که خطای تماس الکترودهای جریان را به حداقل می‌رساند.

بازرس می‌بایست طبق روش ونر یا همینگ (Hemming) پروب‌ها را در فواصل مناسب نسبت به الکترودهای اصلی و کمکی قرار داده و اندازه‌گیری‌های تکراری را انجام دهد.

۷.۲. بررسی کیفی اتصالات و مواد

بازرس فنی علاوه بر تست اهمی، موارد کیفی زیر را نیز بررسی می‌کند:

• نوع اتصال: اطمینان از استفاده از جوش احتراقی در تمامی اتصالات بحرانی.
• کیفیت مواد کاهنده: بررسی نوع و میزان استفاده از مواد پرکننده در چاه.
• حفاظت مکانیکی: بررسی عمق دفن شینه‌ها و رسانای اصلی برای جلوگیری از آسیب‌های سطحی و خوردگی.

۷.۳. گزارش‌دهی و صدور گواهی

پس از جمع‌آوری داده‌ها، مهندسان شرکت بازرسی (مانند آریا ایمن آوات) گزارش جامعی تهیه می‌کنند که شامل موارد زیر است:

1. مشخصات پروژه و مشخصات دستگاه ارت تستر (شماره سریال و تاریخ کالیبراسیون).
2. نتایج اندازه‌گیری مقاومت ویژه خاک در عمق‌های مختلف.
3. نتایج اندازه‌گیری مقاومت نهایی سیستم ارت (R_Measured).
4. تحلیل تطابق با استانداردهای مرجع (IEC/ISIRI).
5. در صورت وجود مغایرت، ارائه لیست کامل اقدامات اصلاحی مورد نیاز.

تنها پس از تأییدیه نهایی این گزارش توسط کارشناسان ارشد و ثبت آن در سامانه‌های نظارتی (در صورت لزوم)، گواهی سلامت سیستم ارت صادر می‌گردد که معمولاً برای یک سال اعتبار دارد و باید سالانه تمدید شود.

آموزش کامل اجرای سیستم ارت و بازرسی چاه ارت ساختمان

تحلیل دینامیکی و حفاظت در برابر صاعقه

سیستم ارت باید نه تنها جریان‌های خطای پایدار، بلکه جریان‌های شدید و کوتاه مدت ناشی از تخلیه صاعقه را نیز مدیریت کند. این امر نیازمند درک پدیده‌های گذرا (Transient Phenomena) است.

۸.۱. رفتار سیستم ارت در برابر صاعقه

هنگامی که صاعقه به سازه یا اطراف آن برخورد می‌کند، جریان عظیمی (ده‌ها تا صدها کیلوآمپر) در زمان بسیار کوتاه (میکروثانیه) وارد زمین می‌شود. در این حالت، مقاومت اهمی الکترود اهمیت کمتری پیدا می‌کند و جای خود را به امپدانس (Impedance) سیستم ارت می‌دهد.

امپدانس سیستم ارت به دلیل خاصیت القایی زمین در فرکانس‌های بالا (حتی فرکانس‌های ناشی از صاعقه) افزایش می‌یابد.

۸.۲. اجزای حفاظت در برابر صاعقه و ارتباط با ارتینگ

یک سیستم حفاظت کامل در برابر صاعقه (LPS) شامل سه بخش است:

1. گیرنده صاعقه (Air Termination System): میله‌های فرود یا هادی‌های کششی.
2. مسیرهای نزول (Down Conductors): هادی‌هایی که جریان را به زمین منتقل می‌کنند.
3. الکترود زمین (Earth Termination System): چاه ارت و شبکه مش‌بندی شده.

نقش چاه ارت در اینجا، به حداقل رساندن GPR در لحظه برخورد صاعقه است. در سیستم‌های دارای شبکه ارت گسترده (Grid)، به دلیل توزیع جریان در سطح وسیع، افزایش ولتاژ لحظه‌ای به شدت محدود می‌شود.

۸.۳. حفاظت تکمیلی: هم‌پتانسیل‌سازی (Equipotential Bonding)

برای جلوگیری از ایجاد اختلاف پتانسیل بین اجزای فلزی مختلف ساختمان (مانند لوله‌ها، شینه‌های ارت و سیستم‌های ارتباطی)، باید تمام اجزای فلزی با استفاده از هادی‌های مناسب به شین اصلی ارت متصل شوند. این فرآیند هم‌پتانسیل‌سازی داخلی، تضمین می‌کند که در هر لحظه، پتانسیل تمامی سطوح قابل دسترسی در یک سطح قرار گیرد و خطر شوک از طریق مسیرهای ثانویه حذف شود.

استفاده از سرج ارسترها (Surge Arresters) در ورودی‌های اصلی برق و تجهیزات حساس، برای مهار اضافه‌ولتاژهای باقی‌مانده که از سیستم ارت عبور می‌کنند، ضروری است. سرج ارسترها جریان‌های گذرا را به شینه ارت هدایت می‌کنند و بخشی از بار ورودی را قبل از رسیدن به تجهیزات حساس تخلیه می‌نمایند.

مطالعات موردی اجرایی: اثبات کارایی در عمل

تجربه عملی در اجرای پروژه‌های پیچیده، اعتبار یک تیم فنی و شرکت بازرسی را در زمینه چاه ارت تأیید می‌کند. در این بخش، سه مطالعه موردی از پروژه‌هایی که شرکت‌های مجری یا بازرسی با چالش‌های خاص روبرو بوده‌اند، ارائه می‌شود.

۹.۱. مطالعه موردی ۱: نیروگاه تولید برق پروژه پست GIS فشار قوی

• چالش: در محل احداث این پست در کویر مرکزی، مقاومت ویژه خاک در عمق ۵ متر برابر با $2500 , \Omega \cdot m بود. هدف استاندارد: $R_E < 1 , \Omega$.
• راهکار فنی: طراحی شبکه ارت مش‌بندی شده با ابعاد 30 \times 30 متر مربع در عمق ۱.۵ متر با استفاده از نوار مسی 50 \times 3 میلی‌متر مربع. علاوه بر این، از سیستم الکترود عمیق (Deep Well Grounding) در چهار گوشه شبکه با استفاده از میله‌های حفاری شده تا عمق ۴۰ متر، همراه با تزریق مواد شیمیایی کاهنده پایداری بالا استفاده شد.
• نتیجه: مقاومت نهایی سیستم پس از تست با روش ۴ سیمه و تزریق مواد کاهنده، برابر با ۰.۸۵ اهم اندازه‌گیری شد و تأییدیه کامل دریافت گردید.

۹.۲ . مطالعه موردی ۲: مجتمع اداری-تجاری در منطقه‌ای با آب زیرزمینی بالا (تهران)

• چالش: رطوبت بالا باعث خوردگی سریع اتصالات و کاهش طول عمر سیستم‌های ارت قدیمی شده بود. مقاومت اولیه خوب بود (حدود ۳ اهم) اما ناپایدار بود.
• راهکار فنی: تمرکز بر افزایش طول عمر و ثبات شیمیایی. مجری موظف به استفاده از مس با روکش نیکل/تیتانیوم برای الکترودها شد. تمامی اتصالات به جای بست مکانیکی، با جوش احتراقی انجام شدند. مواد کاهنده، ترکیبات بنتونیت با pH خنثی بودند.
• نتیجه: پس از یک سال، در تست مجدد، مقاومت از ۳ اهم به ۲.۱ اهم کاهش یافت که نشان‌دهنده تثبیت بهتر سیستم بود و خوردگی به حداقل رسیده بود.

۹.۳. مطالعه موردی ۳: واحد تولیدی کوچک با محدودیت فضا و خاک سنگی

• چالش: فضای محدود برای نصب الکترودهای گسترده و وجود لایه‌های سنگی در عمق کم (زیر ۲ متر) که امکان حفاری عمیق را سلب می‌کرد.
• راهکار فنی: اجرای چاه ارت با تکنیک حفاری انفجاری کنترل شده (Controlled Blasting) برای شکستن لایه سنگی سطحی در ناحیه چاه اصلی، سپس نصب یک میله ارت در عمق ۵ متر. برای کاهش مقاومت سطح، یک لایه شن و ماسه به ضخامت ۲۰ سانتی‌متر به عنوان پوشش محافظ سطح (Surface Layer) اعمال شد.
• نتیجه: با وجود محدودیت‌ها، مقاومت نهایی ۱.۹۵ اهم به دست آمد و با استفاده از این لایه محافظ، ولتاژ گام تحت شبیه‌سازی خطا، در محدوده ایمن زیر ۱۰۰ ولت باقی ماند.

این مطالعات نشان می‌دهند که اجرای موفقیت‌آمیز چاه ارت، نیازمند انطباق‌پذیری روش‌های استاندارد با شرایط محیطی خاص هر پروژه است و این امر تنها با تخصص مهندسی عمیق میسر می‌شود.

معرفی تخصصی شرکت بازرسی آریا ایمن آوات

در منظومه پیچیده ایمنی صنعتی، نقش شرکت‌های بازرسی فنی که قابلیت تشخیص و تأیید انطباق تأسیسات با استانداردها را دارند، نقشی محوری است. شرکت بازرسی آریا ایمن آوات با تمرکز ویژه بر خدمات فنی و مهندسی مرتبط با ایمنی الکتریکی، حفاظت در برابر صاعقه و سیستم‌های ارت، خود را به عنوان یک مرجع قابل اعتماد و پیشرو در کشور معرفی کرده است.

۱۰.۱. جایگاه و مجوزهای آریا ایمن آوات

آریا ایمن آوات یک شرکت خصوصی است که فعالیت خود را در حوزه بازرسی‌های فنی طبقه‌بندی شده آغاز کرده است. مهم‌ترین وجه تمایز این شرکت، دارا بودن گواهینامه‌های صلاحیت بازرسی فنی از مرکز ملی تأیید صلاحیت ایران (NACI) است. این مجوزها تضمین می‌کنند که تمامی فرایندهای بازرسی، از نحوه اجرای تست تا صدور گزارش نهایی، مطابق با الزامات ملی و بین‌المللی انجام می‌پذیرد.

این شرکت به طور خاص در بازرسی سیستم‌های اتصال زمین، که ارتباط مستقیم با ایمنی جانی و تجهیزات در برابر شوک و صاعقه دارد، تخصص ویژه‌ای کسب کرده است.

۱۰.۲. رویکرد فنی در بازرسی چاه ارت

تعهد آریا ایمن آوات فراتر از اندازه‌گیری ساده مقاومت با دستگاه است. رویکرد فنی این شرکت بر مبنای سه اصل استوار است:

۱. تحلیل پیش از اجرا (Design Review)

کارشناسان آریا ایمن آوات، نقشه‌ای که توسط مجری ارائه شده است را از نظر انطباق با شرایط خاک منطقه (بر اساس داده‌های میدانی اولیه) و جریان خطای پیش‌بینی شده، بررسی می‌کنند. این مرحله از بروز اشتباهات طراحی که منجر به اجرای پرهزینه و ناکارآمد می‌شود، جلوگیری می‌کند.

۲. استفاده از تجهیزات کالیبره و پیشرفته

تیم بازرسی آریا ایمن آوات مجهز به نسل جدید دستگاه‌های ارت تستر دیجیتال (مانند مدل‌های Megger/HIOKI) است که قابلیت اندازه‌گیری دقیق مقاومت در محیط‌هایی با تداخلات الکتریکی بالا و همچنین قابلیت اجرای تست‌های پیشرفته مانند تست سازگاری با ولتاژ گام را دارند. تاریخ کالیبراسیون تمامی تجهیزات به طور منظم و مستند در گزارشات درج می‌گردد.

۳. ارائه راهکارهای اصلاحی مهندسی (Corrective Engineering Solutions)

بسیاری از شرکت‌ها در صورت مشاهده عدم انطباق، تنها به ثبت آن در گزارش اکتفا می‌کنند. تیم فنی آریا ایمن آوات در کنار اعلام عدم انطباق، راهکارهای عملی و مهندسی دقیقی برای اصلاح مشکل ارائه می‌دهد. برای مثال، اگر مقاومت ۲.۵ اهم باشد، پیشنهاد می‌شود که “یک میله ارت کمکی با تزریق مواد بنتونیت-نمک به روش سری در فاصله X متری نصب گردد” و نه صرفاً “مقاومت باید به ۲ اهم برسد”.

۱۰.۳. حوزه‌های تخصصی و پوشش سراسری خدمات

شرکت آریا ایمن آوات خدمات بازرسی خود را در ابعاد وسیعی ارائه می‌دهد، که شامل موارد زیر است:

• بازرسی سیستم‌های ارت فشار قوی و متوسط: پست‌های توزیع، نیروگاه‌ها و صنایع سنگین.
• بازرسی سیستم‌های ارت فشار ضعیف و تابلوهای توزیع اصلی: ساختمان‌های اداری، تجاری و مسکونی.
• بازرسی سیستم‌های صاعقه‌گیر: تحلیل ریسک صاعقه (بر اساس IEC 62305) و بازرسی عملکرد هادی‌ها و ترمینال‌های هوایی.
• بازرسی تجهیزات بالابر و متحرک: تست ایمنی جرثقیل‌ها، بالابرهای ثابت و متحرک (که در آن‌ها اتصال ارت شاسی به زمین الزامی است).

با گسترش دفاتر نمایندگی در مراکز استان‌های اصلی کشور، آریا ایمن آوات تضمین می‌کند که خدمات بازرسی خود را با کمترین زمان تأخیر و با هزینه‌های بهینه (کاهش هزینه‌های سفر و اعزام تیم به مناطق دورافتاده) به کارفرمایان ارائه دهد. این پوشش سراسری، شرکت را به گزینه‌ای ایده‌آل برای پروژه‌های ملی با پراکندگی جغرافیایی بالا تبدیل کرده است.

۱۰.۴. تعهدات و ارزش‌های محوری

تعهد آریا ایمن آوات بر پایه شفافیت، دقت و سرعت بنا شده است. در محیط‌هایی که توقف تولید به دلیل تأخیر در اخذ مجوز ایمنی هزینه‌های هنگفتی به همراه دارد، سرعت عمل تیم بازرسی در ارائه گزارش‌های موقت و نهایی، مزیت رقابتی بزرگی محسوب می‌شود. این شرکت به طور مستمر در حال آموزش پرسنل خود بر اساس جدیدترین ویرایش‌های استانداردهای بین‌المللی نظیر IEC و OSHA است تا بازرسی‌های انجام شده، نه تنها مورد تأیید مراجع داخلی، بلکه قابل دفاع در برابر بازرسی‌های بین‌المللی باشند.

با انتخاب آریا ایمن آوات، کارفرمایان تضمین می‌کنند که سرمایه‌گذاری آن‌ها در زیرساخت‌های ایمنی، توسط کارشناسانی متخصص و مستقل تأیید شده است.

تداوم و نگهداری سیستم ارتینگ و ایمنی الکتریکی و نقش حیاتی چاه ارت

اجرای موفقیت‌آمیز چاه ارت، پایان کار نیست؛ بلکه آغاز تعهد مستمر به نگهداری و بازرسی دوره‌ای است. سیستم‌های ارت به دلیل قرارگیری در معرض عوامل شیمیایی، فیزیکی و رطوبتی محیط، دچار استهلاک و تغییر در عملکرد می‌شوند.

۱۱.۱. نیاز به بازرسی سالانه

بر اساس آیین‌نامه‌های ایمنی، تمامی سیستم‌های ارت باید به صورت سالانه مورد اندازه‌گیری مقاومت مجدد قرار گیرند. این بازرسی‌ها به دلایل زیر ضروری هستند:

1. خشک شدن خاک: در فصول خشک سال، رطوبت از دست می‌رود و مقاومت به شدت افزایش می‌یابد.
2. خوردگی الکترودها: تماس طولانی مدت با یون‌های محلول، به ویژه در نزدیکی ساحلی یا مناطقی با خاک اسیدی، منجر به نازک شدن الکترودها و افزایش مقاومت تماسی می‌شود.
3. تغییرات محیطی: ساخت و سازهای مجاور یا تغییر مسیر آب‌های زیرزمینی می‌تواند بر خواص هادی خاک تأثیر بگذارد.

۱۱.۲. اقدامات پیشگیرانه نگهداری

نگهداری فعال می‌تواند عمر مفید و عملکرد سیستم ارت را تضمین کند:

• تأمین رطوبت: در مناطقی که چاه ارت به طور مکرر خشک می‌شود، استفاده از مواد کاهنده رطوبت‌گیر (مانند بنتونیت‌های خاص) و در صورت امکان، تزریق دوره‌ای آب به چاه (با رعایت مسائل زیست‌محیطی) توصیه می‌شود.
• بازرسی بصری اتصالات: سالانه، پوشش روی شینه‌های ارت در نزدیکی تابلوها باید بازرسی شود تا اطمینان حاصل شود که بست‌های مکانیکی شل نشده و جوش‌ها دچار ترک نشده باشند.
• تست پایداری ولتاژ گام: در سایت‌های بزرگ، انجام تست ولتاژ گام به صورت دوره‌ای، اطمینان می‌دهد که با وجود تغییرات جزئی در مقاومت اهمی، حریم ایمنی پرسنل حفظ شده است.

۱۱.۳. چالش‌های ناشی از اجرای غیراصولی اولیه

بسیاری از پروژه‌ها به دلیل عجله در اجرا، از روش‌های ارزان‌قیمت مانند استفاده از میله‌های فولادی ساده بدون پوشش یا اتصال بست‌های مکانیکی معیوب استفاده می‌کنند. این سیستم‌ها پس از ۱ تا ۳ سال دچار مقاومت‌های بسیار بالا (گاهی بیش از ۱۰ اهم) می‌شوند و اخذ تأییدیه مجدد را ناممکن می‌سازند، که در نهایت منجر به هزینه‌های هنگفت برای جایگزینی کل چاه ارت می‌گردد. انتخاب یک تیم اجرایی مجرب، اولین گام برای جلوگیری از این اتلاف منابع است.

مقایسه تطبیقی: چاه ارت در صنایع حساس و عمومی و ایمنی الکتریکی و نقش حیاتی چاه ارت

الزامات طراحی و اجرای چاه ارت به شدت به حساسیت تجهیزات متصل به آن و پتانسیل جریان خطای قابل انتظار وابسته است. تفاوت اصلی بین یک سیستم ارت عمومی و یک سیستم ارت تخصصی در سطح مهندسی مورد نیاز برای پایداری و کاهش ولتاژهای لحظه‌ای است.

۱۲.۱. سیستم ارت عمومی (مسکونی و تجاری کوچک)

در این سطح، هدف اصلی، حفاظت از جان انسان‌ها در برابر شوک‌های مستقیم و حفاظت از سیم‌کشی ساختمان در برابر خطاهای فاز به زمین است.

• مقاومت مجاز: اغلب تا ۵ اهم قابل قبول است، اما برای اخذ تأییدیه برق معمولاً نیاز به زیر ۳ اهم است.
• طراحی: غالباً از یک یا دو الکترود میله‌ای با مواد کاهنده سنتی (نمک و زغال) استفاده می‌شود.
• بازرسی: تمرکز بر اندازه‌گیری مقاومت کل و اتصالات اصلی است.

۱۲.۲. سیستم ارت تخصصی (صنایع سنگین، پست‌های برق، مراکز داده)

در این محیط‌ها، ایمنی تجهیزات حساس (مانند PLCها، درایوهای VFD و سرورها) و حفظ پایداری شبکه در برابر نوسانات برق شهر به اندازه حفاظت جانی اهمیت دارد.

پارامتر طراحیسیستم عمومی (مسکونی)سیستم تخصصی (صنعتی/پست)مقاومت هدف< 5 \Omega (بهینه < 3 \Omega)< 2 \Omega (اغلب < 1 \Omega)ساختارمیله تکی یا دوگانهشبکه مش‌بندی گسترده (Grid)مواد کاهندهنمک/زغال/بنتونیتترکیبات شیمیایی پایدار (بنتونیت با کیفیت)ملاحظات ایمنی اصلیولتاژ تماسولتاژ گام و تماس، و امپدانس گذراروش اتصالبست مکانیکی یا جوش سادهجوش احتراقی الزامی (برای تمام اتصالات)

۱۲.۳. اهمیت ارتینگ در تجهیزات حساس (IT/Control Systems)

سیستم‌های کنترل و دیتا سنترها (که اغلب با ولتاژهای ۵ ولت DC کار می‌کنند) به نویز الکترومغناطیسی بسیار حساس هستند. ارتینگ در این سیستم‌ها باید به عنوان یک مرجع پتانسیل صفر بسیار پایدار عمل کند. کوچکترین نویز القایی یا نوسان ولتاژ بر روی شینه ارت می‌تواند باعث خطای داده، ریست شدن سرورها یا خرابی تجهیزات حفاظتی شود. در این موارد، از سیستم‌های ارت جداگانه (Dedicated Earth System) که تنها برای تجهیزات حساس استفاده می‌شوند و سپس در یک نقطه واحد به ارت اصلی متصل می‌گردند، استفاده می‌شود.

نقش شرکت‌های بازرسی در زنجیره ارزش ایمنی

شرکت‌های بازرسی فنی مانند آریا ایمن آوات، حلقه مفقوده بین اجرای تأسیسات و انطباق کامل قانونی و فنی هستند. نبود یک مرحله بازرسی مستقل و دقیق می‌تواند کل سرمایه‌گذاری انجام شده در اجرای چاه ارت را به خطر اندازد.

۱۳.۱. تضمین انطباق و کاهش ریسک حقوقی

در صورت وقوع حوادث الکتریکی، اولین سندی که توسط بازرسان کار مورد بررسی قرار می‌گیرد، گواهی سلامت سیستم ارت است. اگر این گواهی توسط یک نهاد فاقد صلاحیت صادر شده باشد یا اصلاً وجود نداشته باشد، کارفرما متحمل مسئولیت کامل حقوقی و کیفری خواهد شد. آریا ایمن آوات با ارائه گزارش‌های مدون و مبتنی بر استانداردهای بین‌المللی، بار مسئولیت حقوقی کارفرما را به طور چشمگیری کاهش می‌دهد.

۱۳.۲. ارتقای فرهنگ ایمنی از طریق بازرسی

بازرسی‌های انجام شده توسط آریا ایمن آوات صرفاً جنبه تأییدی ندارند؛ بلکه یک ابزار آموزشی موثر برای کارفرمایان و پیمانکاران اجراکننده هستند. هنگامی که تیم بازرسی ایراداتی را در نحوه جوشکاری یا ترکیب مواد کاهنده نشان می‌دهد، این امر به طور مستقیم به ارتقاء دانش فنی و بهبود رویه‌های اجرایی پیمانکاران در پروژه‌های آتی منجر می‌شود.

۱۳.۳. خدمات مشاوره مکمل آریا ایمن آوات

فراتر از بازرسی چاه ارت، شرکت آریا ایمن آوات خدمات مشاوره‌ای گسترده‌ای در زمینه ایمنی ارائه می‌دهد:

• مشاوره حفاظت در برابر صاعقه: طراحی سیستم‌های حفاظت خارجی و داخلی بر اساس تحلیل ریسک IEC 62305.
• آموزش‌های تخصصی: برگزاری دوره‌های آموزشی برای پرسنل فنی در زمینه نگهداری ایمن تجهیزات الکتریکی.
• بازرسی تجهیزات تحت فشار: شامل مخازن تحت فشار و سیستم‌های اطفاء حریق.

این خدمات جامع، آریا ایمن آوات را از یک شرکت بازرسی صرف متمایز کرده و به یک شریک استراتژیک در مدیریت ریسک ایمنی تبدیل می‌کند.

چالش‌های مدرن در طراحی چاه ارت و ایمنی الکتریکی و نقش حیاتی چاه ارت

تکامل فناوری‌های الکتریکی چالش‌های جدیدی را در طراحی سیستم ارت ایجاد کرده است که نیازمند رویکردهای نوین هستند.

۱۴.۱. افزایش الکترونیک قدرت و نویزهای هارمونیکی

تجهیزات مدرن مانند مبدل‌های فرکانس (VFD) و منابع تغذیه سوئیچینگ (SMPS) جریان‌های غیرسینوسی تولید می‌کنند که شامل هارمونیک‌های بالا هستند. این هارمونیک‌ها می‌توانند باعث گرم شدن ناخواسته رساناهای ارت شوند یا اندازه‌گیری مقاومت اهمی را تحت تأثیر قرار دهند.

راه حل این مشکل، استفاده از ارت‌های جداگانه (Dedicated Earth) برای تجهیزات حساس و اطمینان از این است که این سیستم‌های ارت، در نقاط کلیدی با کمترین امپدانس ممکن، به شبکه ارت اصلی متصل شوند تا هارمونیک‌های فرکانس بالا بتوانند به زمین تخلیه شوند.

۱۴.۲. محدودیت‌های فضایی در پروژه‌های شهری

در پروژه‌های بزرگ شهری، به دلیل محدودیت فضا، امکان اجرای شبکه ارت گسترده در سطح وجود ندارد.

راه حل غالب، تمرکز بر تکنیک‌های حفاری عمیق (Deep Earth Systems) است، جایی که الکترودها تا عمق ۵۰ متر و بیشتر حفاری می‌شوند تا به لایه‌های زمین با مقاومت ویژه ثابت و پایین دست یابند. این روش نیازمند ماشین‌آلات تخصصی و هزینه‌های اولیه بالاتر است اما تنها راه دستیابی به مقاومت‌های پایین در هسته شهری است.

ایمنی الکتریکی و نقش حیاتی چاه ارت

تست چاه ارت

سایت مرجع آریا ایمن آوات
