محل احداث الکترود زمین و آماده سازی خاک
* محل احداث الکترود زمین و آماده سازی خاک
– محل مناسب برای احداث الکترود زمین عبارتند از:
1- زمین باتلاقی
2- رسی یا چمنزار
3- رسی مخلوط با کمی ماسه
4- رسی مخلوط با سنگریزه و شن و ماسه
5- شن نمناک یا پیت
– محل های نامناسب برای احداث الکترود زمین عبارتند از:
1- زمین های خشک
2- زمین های ماسه ای و شنی
3- زمین های دارای انواع سنگ های سخت مانند گرانیت و غیره
4- زمین هایی که در آنها لایه سنگی گسترده ای در عمق کمی نسبت به سطح زمین قرار دارد.
اجرای چاه ارت
– مواد آماده سازی الکترود زمین:
برای کاهش مقاومت زمین از مواد آماده سازی زیر استفاده می شود:
1- بنتونیت
2- بتن
3- بتن خاص با سیمان هادی
4- نمک و ذغال
بازرسی چاه ارت
مواد کاهنده مقاومت نسبت به نمک و ذغال ارجحیت دارند.
مطابق مقررات ملی ساختمان مقاومت مجاز سیستم اتصال زمین فشار ضعیف حداکثر 2 اهم می باشد. دمای خاک بر مقاومت ویژه تاثیر دارد. در صورتی که دمای خاک کمتر از دمای انجماد آب و یا بیشتر از دمای تبخیر آب باشد، ممکن است بعلت از بین رفتن خاصیت رسانایی خاک، رادمان سیستم به گونه چشمگیری کاهش یابد. نصب الکترود باید در عمقی انجام شود که دمای انجماد نتواند به آن نفوذ کند. توصیه می شود که در شرایط نامطلوب جوی، یک متر ابتدایی عمق الکترود در محاسبه مقدار مقاومت به حساب آورده نشود.
تاییدیه چاه ارت
– اثر الکترو شیمیایی زمین: (واکنش فلز الکترود و هادی اتصال زمین با انواع خاک)
الکترود یا الکترودهای در تماس با زمین باید از جهات زیر مورد بررسی قرار گیرند:
1- وجود مواد شیمیایی خورنده در زمین
از نظر اثر مواد شیمیایی و دیگر عوامل موجود در خاک بر روی فلز الکترود و هادی اتصال به زمین.
2- جریان نشتی مستقیم موجود در زمین
3- سلول های گالوانیک
از نظر خوردگی در اثر جریان های گالوانیک که به علت همبندی الکترود زمین با فلزات دیگر که به سیستم الکتریکی مربوط نبوده ولی در نزدیکی محل استقرار الکترود قرار دارند.
تست چاه ارت

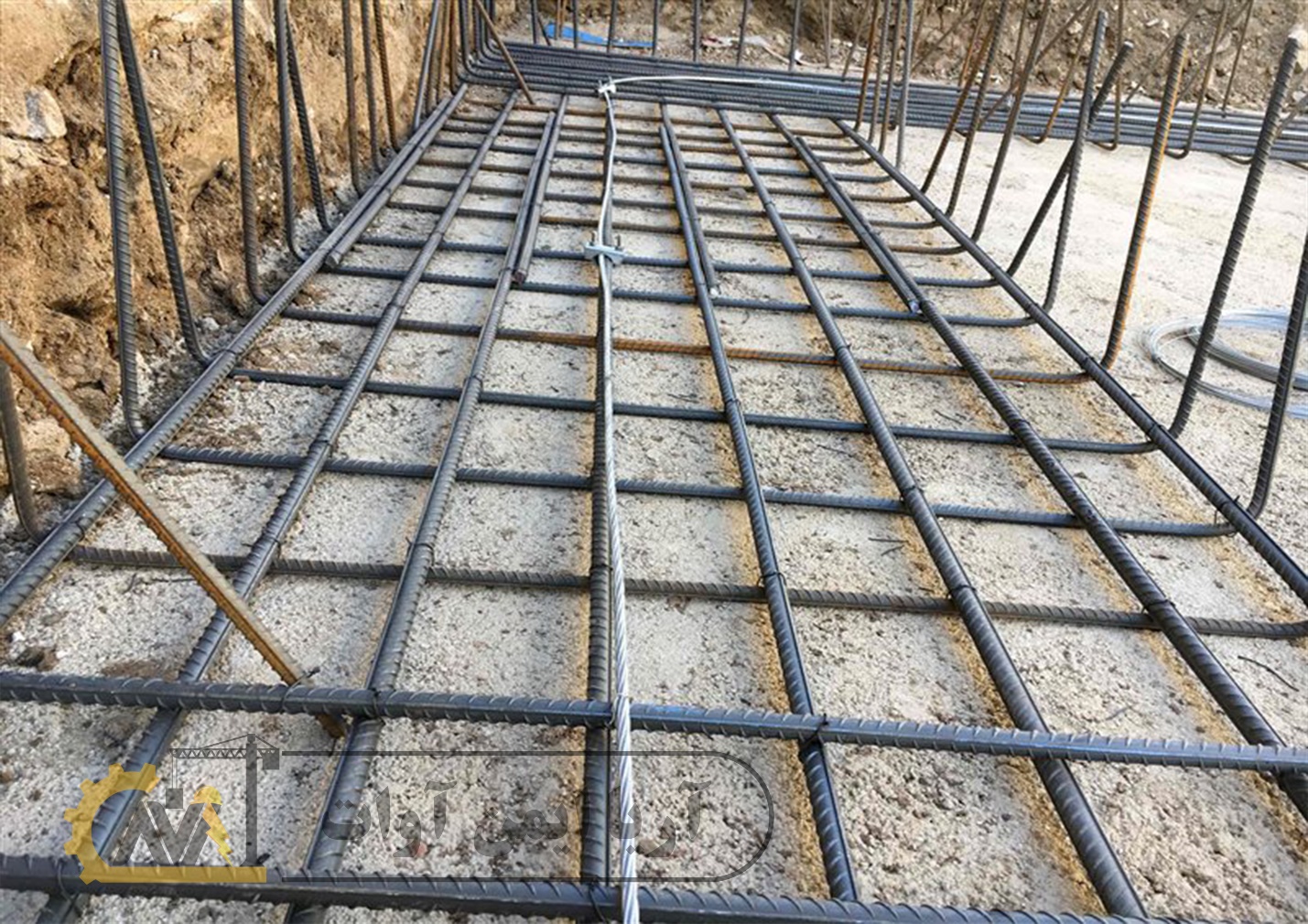

– استفاده از پی ساختمان به عنوان الکترود زمین:
از پی ساختمان می توان به عنوان یک الکترود زمین مطمئن استفاده کر. در این رابطه باید به موارد زیر توجه کرد:
1- علت ارجحیت پی بتنی نسبت به انواع دیگر الکترود ها این است که سطح بتن در تماس با زمین است بطور طبیعی وسیع می باشد و همین امر سبب کم شدن مقاومت آن نسبت به زمین می شود، و مقاومت ویژه بتن از بسیاری از خاک ها و مواد کمتر و حدود 30 الی 90 اهم _ متر است.
2- بتن ماده جاذب رطوبت است و جهت کارایی به عنوان الکترود زمین بایستی رطوبت ناچیزی در اطراف بتن وجود داشته باشد. عواملی که باعث از بین رفتن رطوبت می شود شامل یخ زدگی زمین در نقاط سردسیر و خشکی بیش از حد در مناطق گرمسیر می باشد.
بازرسی فنی و ایمنی برق (سیستم ارتینگ)
تاییدیه سیستم اتصال به زمین (ارتینگ)
از نکات مهم در صنعت و ساختمان توجه به مسائل مربوط به صدمه دیدن دستگاهها و افراد است. یکی از این مسائل اضافه ولتاژ های تولید شده در بدنه و یا حتی ولتاژ های بسیار زیاد و خطرناک ناشی از برخورد صاعقه با دکل های کامپیوتری و سرور میباشد. به منظور حصول اطمینان از عدم مواجهه با این مسئله و کاهش حوادث برق گرفتگی در صنعت، بازرسی فنی و تست چاه ارت (سیستم اتصال به زمین) انجام میشود.
اندازه گیری مقاومت سیستم اتصال به زمین ( ارتینگ ) به صورت سالانه توسط متخصصین مرکز تحقیقات و تعلیمات حفاظت فنی و بهداشت کار وزارت تعاون، کار و رفاه اجتماعی انجام میشود. اما لازم به ذکر میباشد که مراکز درمانی و بیمارستانی و جایگاه های سوخت باید به صورت ماهانه اندازه گیری شوند و هر شش ماه گواهی سلامت دریافت کنند .
