تجهیزات چاه ارت از دیدگاه شرکت آریا ایمن آوات :
یک سیستم ارتینگ استاندارد، ستون اصلی پدافند ایمنی در برابر برقگرفتگی، صاعقه و آسیب به تجهیزات الکتریکی است. شرکت آریا ایمن آوات با بیش از سه دهه تجربه و دانش، در طراحی، اجرا، تست و صدور تاییدیه تجهیزات چاه ارت، پیشرو است.
اجزای کلیدی تجهیزات چاه ارت
۱. صفحه یا میله مسی (الکترود ارت)
- انواع: صفحههای تخت ۵۰×۵۰ تا ۶۰×۶۰ سانتیمتری یا میله مسی با قطر مناسب
- نقش: ایجاد تماس گسترده با خاک برای تخلیه جریانهای اضافه به زمین (
۲. بنتونیت و مواد کاهنده مقاومت
- بنتونیت بهعنوان مادهای جاذب رطوبت و رسانا، مقاومت چاه ارت را بهطور قابلتوجهی کاهش میدهد
- بر اساس نیاز، بین ۵۰۰–۶۰۰ کیلوگرم بنتونیت برای صفحات مسی بزرگ توصیه میشود

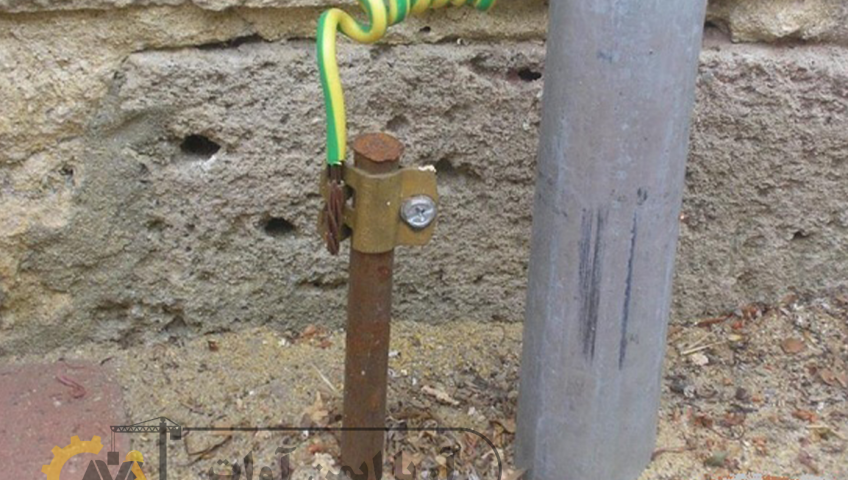

۳. اتصالات مسی و جوش کدولد
- کابل مسی ضخیم (ترجیحاً با پوشش حفاظت مکانیکی) بین صفحه مسی و تابلو برق اصلی
- اتصال جوشی (کدولد) برای تضمین هدایت مستمر جریان و جلوگیری از خوردگی
- ۴. میلههای فرعی و سوندهای تست
- در فرایند تست مقاومت چاه ارت، سه میله (سوند) با فاصلههای ۵–۲۰ متر در زمین قرار میگیرند
- این ابزارها در مرحله تست سه میلهای (fall of potential) کاربرد دارند
۵. آنالایزر یا ارت تستر
- دستگاهی برای سنجش مقاومت چاه ارت با دقت بالا
- همراه با سایر دستگاهها مانند فیوز مینیاتوری،ترانسفورماتور ایزوله، ولتمتر و آمپرمتر در روشهای مختلف تست
۶. جعبه تست و همبندی
- محفظهای جهت نصب اتصالات مسی، میلهها و ابزار تست
- اجرای همبندی (bonding) درست بین نقاط تماس ایمنی باعث تضمین عملکرد در شرایط اضطراری میشود
مراحل اجرای تجهیزات چاه ارت
گام ۱: حفر چاه
- عمق پیشنهادی: بین ۴ تا ۸ متر بسته به نوع خاک
- قطر دهانه: ۷۰–۸۰ سانتیمتر؛ در خاک بسیار خشک، عمق بیشتری پیشنهاد میشود
گام ۲: نصب الکترود و اتصال
- قرار دادن صفحه یا میله مسی داخل چاه
- اتصال مسی جوش داده شده به صفحه و خروجی از چاه برای اتصال به تابلو برق
گام ۳: پرکردن با بنتونیت
- پرکردن اطراف صفحه با بنتونیت و آبیاری خاک برای بالا بردن رسانایی
- تکمیل پرکردن چاه با خاک نرم برای تثبیت نهایی
گام ۴: همبندی و جعبه تست
- اتصالات ارت سیستم به جعبه تست و نهاییشدن حلقه ارتینگ
- بررسی دقیق اتصالات برای جلوگیری از نقاط ضعف
گام ۵: انجام تستهای مقاومت
- در روش کلاسیک سه میلهای، میلههای X (چاه)، Y و Z در فواصل مشخص قرار میگیرند
- اندازهگیری افت ولتاژ در نقاط مختلف و محاسبه میانگین برای ارزیابی R سیستم
گام ۶: صدور گواهی و بازرسی
- چنانچه مقاومت تحت ۲ اهم باشد، سیستم توسط وزارت کار و تعاون تایید میشود
- خروجی شامل گزارش تست، رهنمودهای نگهداری و گواهی تاییدیه برای کارفرما
مزایای استفاده از تجهیزات استاندارد
- ایمنی بالا: مقاومت کمتر از ۲ اهم تضمین میکند که جریان نشتی از مسیر ایمن عبور کند نه از بدن انسان
- افزایش طول عمر تجهیزات: کاهش ولتاژ اضافی و جلوگیری از آسیب الکتریکی
- انطباق با استانداردها: پروژههایی که توسط آریا ایمن آوات اجرا میشوند، مطابق با مقررات سازمان نظام مهندسی و مجوزهای وزارت صنایع، وزارت کار و تعاون هستند
- مناسب برای انواع ساختمان: از پروژههای مسکونی و صنعتی تا دفاتر، مراکز داده، بیمارستانها و جایگاههای سوخت
نگهداری و تست دورهای
- بازدید و تست سالانه (یا ماهیانه برای مکانهای حساس مانند بیمارستانها یا جایگاه سوخت) برای اطمینان از مقاومت مناسب زیر ۲ اهم
- مرطوب نگهداشتن خاک اطراف چاه ارت و تعویض صفحه یا بتنیت در صورت افت عملکرد
- مستندسازی نتایج و هشدار به کارفرما در موارد تجدید یا بازسازی سیستم
چرا شرکت آریا ایمن آوات؟
- صدور گواهی تاییدیه ارتینگ توسط انجمنهای معتبر و وزارت تعاون، کار و رفاه اجتماعی
- تجربه عملی در پروژههای بزرگ: بانک ملی، ایرانخودرو، پارامیس مال، مجتمعهای تجاری و …
- دسترسی به شعب متعدد در سراسر کشور و قیمت رقابتی با کیفیت بالا
جمعبندی
شرکت آریا ایمن آوات با بهرهگیری از تجهیزات پیشرفته از جمله صفحات مسی، بنتونیت، اتصالات محکم، ارت تسترها، میلههای فرعی و خدمات دورهای، یک سیستم ارتینگ مؤثر، قابل اعتماد و مقرونبهصرفه ارائه میدهد. انتخاب این شرکت، تضمینکننده عملکرد صحیح سیستم ارت و دریافت تاییدیه رسمی برای پروژهها خواهد بود.
