مشخصات سیستم صاعقه گیر
مشخصات سیستم صاعقه گیر
مشخصات سیستم صاعقه گیر نوع قفس فارادی یا شکلی از آن
لوازم مورد مصرف سیستم حفاظتی (LPS) باید از نوع مقاوم در برابر زنگ زدگی و خوردگی بوده و با این که به نحو قابل قبولی در برابر عوامل مذکور مقاوم شده باشد. استفاده از دو جنس مختلف در شبکه که ایجاد شرایط الکترولیتی نموده و در مجاورت رطوبت موجب تسریع خوردگی شود، توصیه نمی گردد.
براساس استاندارد IEC مواد مورد استفاده در سیستم LPS باید در برابر اثرات الکتریکی و الکترو مغناطیسی جریان آذرخش و تنش های اتفاقی قابل پیش بینی و غیر قابل پیش بینی، بدون آسیب پذیری ایستادگی نماید. نوع جنس و ابعاد آن باید با توجه به ایجاد خوردگی در ساختمان مورد حفاظت یا LPS انتخاب شود.
مشروط بر این که مواد یاد شده دارای خاصیت هدایت الکتریکی و ضدخوردگی کافی باشد. سایر فلزات در صورتی می تواند مورد استفاده قرار گیرد که دارای خواص الکتریکی، مکانیکی و شیمیایی مشابه باشد.
بازرسی چاه ارت
در مواردی که بخشی از سیستم حفاظتی از جنس مس بوده و در معرض مستقیم گازهای متصاعد از دودکش یا دیگر گازهای خورنده مانند H2S قرار می گیرد، قسمت یاد شده باید به وسیله یک اندود حفاظتی از جنس سرب یا ماده محافظ دیگر با روش غوطه ور گرم پوشیده شود. در این گونه موار مشخصات پایانه های هوایی قفس فارادی به شرح زیر می باشد:

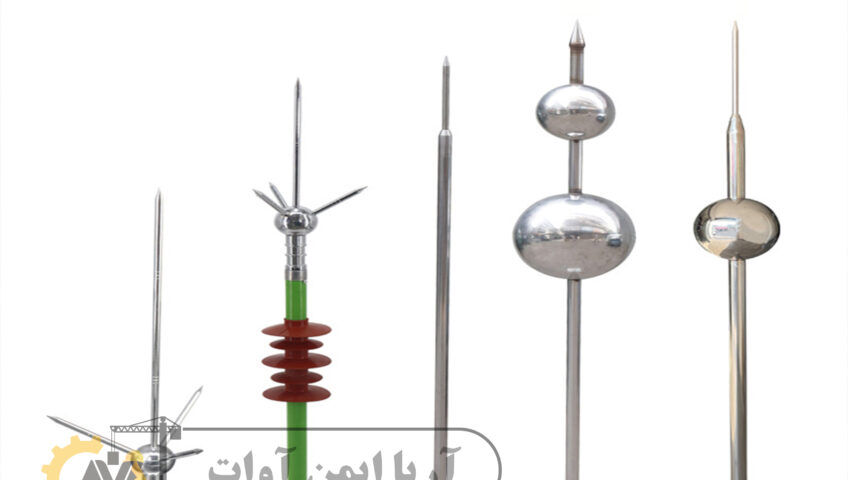

الف) میله صاعقه گیر یک پارچه و سر میله تک شاخه
تجهیزات این سیستم باید از جنس مس خالص (با ضریب رسانایی حدود 95 درصد) ساخته شده و نوک شاخه ها به شکل مخروطی تیز بوده و صیقلی شده باشد. برای نصب سر میله (تک شاخه و یا چند شاخه) بر روی میله صاعقه گیر باید قسمت داخلی انتهای آن دارای جایگاه اتصالی متناسب با میله صاعقه گیر باشد.
اجرای چاه ارت
ب) میله صاعقه گیر دو پارچه
اجزای این سیستم باید از میله مسی صیقل خورده ساخته شده و دو سر آن (یک سر برای سوار کردن سر میله و سر دیگر جهت نصب روی پایه) به طول مناسب متصل شده باشد. قطر میله صاعقه گیر دو پارجه حداقل 8/5 اینچ بوده و طول آن نیز حداقل یک متر و حداکثر دو متر می باشد. در مواردی که ارتفاع میله صاعقه گیر از یک متر متجاوز باشد باید از نقطه ای که از نصف ارتفاع آن کمتر نباشد حفاظت لازم از نظر ایستایی میله در نظر گرفته می شود.
ج) میله صاعقه گیر مخصوص یرهای فلزی نصب پرچم
این سیستم نیز مشابه سر میله تک شاخه بوده ولی باید دارای پایه مناسب برای نصب روی تیر و همچنین حفاظ باشد.
تاییدیه وزارت کار چاه ارت
تاییدیه سیستم اتصال به زمین (ارتینگ)
از نکات مهم در صنعت و ساختمان توجه به مسائل مربوط به صدمه دیدن دستگاهها و افراد است. یکی از این مسائل اضافه ولتاژ های تولید شده در بدنه و یا حتی ولتاژ های بسیار زیاد و خطرناک ناشی از برخورد صاعقه با دکل های کامپیوتری و سرور میباشد. به منظور حصول اطمینان از عدم مواجهه با این مسئله و کاهش حوادث برق گرفتگی در صنعت، بازرسی فنی و تست چاه ارت (سیستم اتصال به زمین) انجام میشود.
اندازه گیری مقاومت سیستم اتصال به زمین ( ارتینگ ) به صورت سالانه توسط متخصصین مرکز تحقیقات و تعلیمات حفاظت فنی و بهداشت کار وزارت تعاون، کار و رفاه اجتماعی انجام میشود. اما لازم به ذکر میباشد که مراکز درمانی و بیمارستانی و جایگاه های سوخت باید به صورت ماهانه اندازه گیری شوند و هر شش ماه گواهی سلامت دریافت کنند .
شرکت بازرسی آریا ایمن آوات با سال ها تجربه در زمینه خدمات بازرسی انواع سیستم اتصال به زمین یکی از حرفه ای ترین شرکت ها در حوزه بازرسی و اجرای تخصصی انواع سیستم ارتینگ است. شرکت آریا ایمن آوات با دریافت کلیه مجوزهای لازم از وزارت صنعت معدن تجارت برای اجرا و وزارت کار و رفاه اجتماعی برای صدور تاییدیه سیستم ارتینگ، آماده ارائه کلیه خدمات بازرسی ایمنی و طراحی و اجراء در سراسر کشور عزیزمان ایران است.
ما در آریا ایمن آوات با در اختیار داشتن دفتر و نمایندگی در اغلب استان های کشور، خدمات بازرسی ایمنی برق و صدور گواهینامه سلامت (سرتیفیکیت) را بر اساس مقررات ملی ساختمان سازمان نظام مهندسی کشور با بهترین کیفیت و نازلترین قیمت در سراسر ایران انجام می دهیم.
