بنیانهای ایمنی در صنعت و نقش حیاتی بازرسی فنی
در عصر حاضر که پیچیدگیهای فنی و عملیاتی صنایع مختلف به طور تصاعدی در حال افزایش است، حفظ ایمنی، پایداری و بهرهوری به اصلیترین دغدغههای سازمانها تبدیل شده است. از سازههای عظیم عمرانی و پروژههای زیرساختی تا تاسیسات حساس نفت و گاز و فرآیندهای پیچیده انبارداری و لجستیک، تجهیزات صنعتی ستون فقرات عملیات را تشکیل میدهند. هرگونه نقص یا خرابی در این تجهیزات نه تنها میتواند منجر به توقف تولید و زیانهای اقتصادی هنگفت شود، بلکه پیامدهای فاجعهبار انسانی و زیستمحیطی به همراه داشته باشد. در این میان، “بازرسی فنی” به عنوان یک ستون محوری در مدیریت ریسک صنعتی ظاهر میشود؛ فرآیندی علمی و سیستماتیک که هدف آن اطمینان از عملکرد ایمن و مطابق با استانداردها است.
اهمیت بازرسی فنی فراتر از یک الزام قانونی صرف است؛ این یک استراتژی پیشگیرانه برای نگهداری داراییهای ارزشمند سازمانی است. در صنایعی نظیر ساختمانسازی و راهسازی، تجهیزاتی مانند جرثقیلها، تاورکرینها و ماشینآلات سنگین، مستقیماً با جان انسانها و پایداری سازههای در حال ساخت در ارتباطاند. در حوزه نفت و گاز، بازرسی دقیق تجهیزات بالابرنده و تحت فشار، ضامن جلوگیری از حوادثی است که ممکن است منجر به نشت مواد هیدروکربنی و انفجارهای مهیب شود. در بخش انبارداری و لجستیک، خرابی لیفتراکها یا سیستمهای انتقال مواد میتواند زنجیره تأمین را مختل کرده و ایمنی کارکنان را به خطر اندازد.
مدیریت ریسک در محیطهای صنعتی مدرن
مدیریت ریسک در محیطهای صنعتی مدرن، نیازمند یک رویکرد جامع است که شامل شناسایی، ارزیابی و کنترل خطرات بالقوه میشود. بازرسی فنی تخصصی، قلب این فرآیند است؛ زیرا به شناسایی زودهنگام عیوب، سایشها و فرسودگیها کمک میکند، پیش از آنکه این نواقص به عوامل محرک یک حادثه تبدیل شوند. این مقاله به تفصیل به تشریح ابعاد مختلف بازرسی فنی، اهمیت رعایت استانداردهای بینالمللی و ملی، و همچنین تخصصها و رویکردهای شرکت «آریا ایمن آوات» در ارائه خدمات جامع بازرسی میپردازد. هدف نهایی، ارائه یک راهنمای تخصصی برای مدیران فنی، مهندسان ایمنی و متصدیان صنایع است تا با اتکا به دانش فنی و اجرای صحیح بازرسیها، محیط کاری ایمنتر و بهرهورتر را تضمین نمایند.
آریا ایمن آوات – پیشرو در تضمین ایمنی تجهیزات صنعتی
شرکت «آریا ایمن آوات» با درک عمیق از اهمیت حیاتی بازرسی فنی در صنایع مختلف، فعالیت خود را بر مبنای دانش فنی روز، استانداردهای بینالمللی و تعهد مطلق
به ایمنی بنا نهاده است. ما خود را نه تنها به عنوان یک ارائهدهنده خدمات، بلکه به عنوان یک شریک استراتژیک در حفظ سلامت کارکنان و سرمایههای مادی سازمانها میدانیم.
مجوزها و الزامات قانونی گواهی سلامت و ایمنی انواع جرثقیل لیفتراک و تجهیزات صنعتی
گواهی سلامت و ایمنی انواع جرثقیل لیفتراک و تجهیزات صنعتی , تخصص در حوزه بازرسی فنی نیازمند اعتباربخشی رسمی است. شرکت آریا ایمن آوات با برخورداری
از تمامی مجوزهای لازم از مراجع ذیصلاح کشور، از جمله وزارت تعاون، کار و رفاه اجتماعی و سازمان ملی استاندارد ایران، فعالیت میکند. این مجوزها تضمینکننده
آن است که بازرسیهای انجام شده نه تنها مطابق با اصول فنی مهندسی هستند، بلکه الزامات قانونی ملی را نیز به طور کامل پوشش میدهند. در جمهوری اسلامی ایران، استفاده
از تجهیزات بالابرنده و تحت فشار، مشمول مقررات سختگیرانهای است که عدم رعایت آنها مسئولیت قانونی و کیفری را برای کارفرما به همراه خواهد داشت. ما با اشراف
کامل بر این قوانین، اطمینان میدهیم که تمامی تجهیزات مورد بازرسی، دارای گواهی سلامت. (Certificate of Fitness) معتبر باشند
تخصصها و حوزههای عملیاتی
حوزه فعالیت آریا ایمن آوات گسترده و متنوع است و شامل طیف وسیعی از تجهیزات صنعتی میشود. تخصص اصلی ما در بازرسیهای تخصصی جرثقیلها
(انواع متحرک، سقفی، تاورکرین)، بازرسی لیفتراکها، تجهیزات باربرداری (اسلینگها، شگلها، تسمهها)، و همچنین بازرسی ماشینآلات سنگین مورد استفاده
در پروژههای عمرانی و معدنی است. ما با پوشش ملی، در تمامی استانهای کشور آمادگی ارائه خدمات داریم و قادر به اجرای پروژههای بزرگ در مقیاس ملی هستیم.
تیم فنی و رویکرد حرفهای
قلب تپنده آریا ایمن آوات، تیم کارشناسی آن است. تیم ما متشکل از مهندسان مکانیک، برق و بازرسی با سابقهای طولانی در صنایع سنگین، نفت و گاز، و ساختوساز است.
اعضای تیم دارای مدارک بینالمللی معتبر در زمینه NDT (تستهای غیرمخرب)، بازرسی تجهیزات بالابرنده مانند API 570, API 510 در صورت لزوم مرتبط)، و بازرسی جرثقیل (مانند (CCO, API/ASME) هستند.
رویکرد ما در بازرسی مبتنی بر “بازرسی مبتنی بر ریسک” (Risk-Based Inspection – RBI) است. ما صرفاً به جستجوی عیوب سطحی نمیپردازیم،
بلکه با ارزیابی شدت ریسک عملیاتی هر تجهیز، بر روی نقاط حساس تمرکز کرده و با استفاده از ابزارهای پیشرفته تست، غیرمخرب (مانند UT, MT, PT, RT)
و انجام تستهای عملیاتی و بارگذاری (Load Testing) وضعیت سلامت کامل ساختاری و عملکردی دستگاه را تأیید میکنیم.
مزایای رقابتی آریا ایمن آوات
مزایای رقابتی ما در چند محور کلیدی خلاصه میشود: اول، تخصص عمیق و تمرکز صرف بر بازرسی؛ ما صرفاً بر خدمات مشاوره و بازرسی متمرکز هستیم و
این تمرکز باعث ارتقاء مداوم دانش فنی ما شده است. دوم، استفاده از فناوریهای نوین؛ به کارگیری نرمافزارهای شبیهسازی استرس، پهپادها برای بازرسیهای ارتفاعی
دشوار، و تجهیزات پیشرفته NDT. سوم، ارائه گزارشهای تحلیلی و عملیاتی؛ گزارشهای ما صرفاً فهرستی از ایرادات نیست، بلکه شامل تحلیل ریشه، ارزیابی ریسک
باقیمانده و توصیههای عملی برای تعمیر و نگهداری پیشگیرانه است.
چارچوب قانونی و استانداردهای بازرسی
بازرسی فنی تجهیزات صنعتی یک فعالیت خودسرانه نیست؛ بلکه باید بر اساس یک چارچوب مدون از الزامات قانونی و استانداردهای شناختهشده بینالمللی و ملی صورت پذیرد.
گواهی سلامت و الزامات قانونی ایران
گواهی سلامت (Certificate of Fitness) سندی رسمی است که تأیید میکند یک دستگاه تحت فشار یا بالابرنده، پس از بازرسیهای دورهای و تستهای لازم، از منظر فنی و ایمنی در وضعیت مطلوبی قرار دارد و میتواند با خیال راحت برای مدت مشخصی به کار خود ادامه دهد. در ایران، الزامات مربوط به بازرسیهای دورهای تجهیزات بالابرنده، توسط وزارت کار، تعاون و رفاه اجتماعی تدوین شده و انطباق با آن برای کلیه کارگاهها، کارخانهها و پروژههای ساختمانی الزامی است. عدم ارائه این گواهی یا کار با تجهیزات فاقد اعتبار، منجر به اعمال جریمههای سنگین و سلب مسئولیت کارفرما در قبال حوادث احتمالی خواهد شد.
استانداردهای بینالمللی مرجع گواهی سلامت و ایمنی انواع جرثقیل لیفتراک و تجهیزات صنعتی
در سطح جهانی، چندین استاندارد مرجع وجود دارند که چارچوب بازرسی و ایمنی تجهیزات را تعریف میکنند. تخصص آریا ایمن آوات بر مبنای انطباق کامل با این استانداردها بنا شده است:
- :ASME B30 Series این مجموعه استاندارد آمریکایی شامل B30.5 برای جرثقیلهای متحرک و زمینی، B30.9 برای اسلینگها و B30.26 برای اتصالات به عنوان مرجع اصلی در طراحی، ساخت، بازرسی و بهرهبرداری از تجهیزات بالابرنده در سراسر جهان شناخته میشود. این استانداردها جزئیات دقیقی در مورد فواصل بازرسی، روشهای تست و معیارهای رد کردن تجهیزات ارائه میدهند.
- : OSHA (Occupational Safety and Health Administration) مقررات OSHA، به ویژه در حوزه ایمنی محیط کار، دستورالعملهای سختگیرانهای برای بازرسیهای روزانه، ماهانه و سالانه جرثقیلها و لیفتراکها وضع کرده است که رعایت آنها برای جلوگیری از حوادث اجباری است.
- :ISO Standards استانداردهای سری ISO، به ویژه ISO 4301 (جرثقیلها – دستورالعملهای بازرسی) و ISO 9001 (مدیریت کیفیت)، چارچوب کلی برای سیستمهای مدیریت بازرسی و کیفیت خدمات را فراهم میآورند.
انواع بازرسی: چرخه عمر تجهیز
بازرسیهای فنی تجهیزات در سه دسته اصلی تعریف میشوند که هر کدام هدف خاصی را دنبال میکنند:
بازرسی اولیه (Initial Inspection): این بازرسی قبل از راهاندازی هر دستگاه جدید یا دست دوم وارد به محیط کار انجام میشود. هدف، تأیید انطباق دستگاه با مشخصات سازنده، نصب صحیح و اجرای موفقیتآمیز تستهای عملکردی و بارگذاری پیش از ورود به سرویس است.
- بازرسی دورهای (Periodic Inspection): این رایجترین نوع بازرسی است که بر اساس نوع تجهیز و شدت کارکرد آن (Heavy Duty, Normal Duty)، در فواصل زمانی مشخص (روزانه، ماهانه، سالانه یا ۵ ساله) انجام میگیرد. این بازرسیها تضمین میکنند که استهلاک طبیعی دستگاه، ایمنی کلی آن را به مخاطره نینداخته باشد.
- بازرسی فوقالعاده (Special Inspection): این بازرسیها در پاسخ به یک رویداد خاص انجام میشوند؛ نظیر وقوع حادثه، آسیب مشهود (مانند واژگونی جزئی یا برخورد)، تغییرات عمده در ساختار دستگاه یا پس از انجام تعمیرات اساسی (Major Overhaul).
لزوم تست بار (Load Testing)
تست بار، فرآیندی حیاتی است که در آن تجهیز بالابرنده مجبور به بلند کردن وزنه مرجع (معمولاً ۱۰۰٪ تا ۱۲۵٪ ظرفیت نامی دستگاه) میشود تا عملکرد ترمزها، استقامت سازهای و پایداری کلی تحت بارهای واقعی مورد ارزیابی قرار گیرد. تست بار تنها راه عملی برای تأیید قابلیت اطمینان سیستمهای ایمنی است و معمولاً در بازرسیهای اولیه و دورهای مهم (بسته به استاندارد) اجباری است.
جرثقیلها – قلب عملیات بالابری و الزامات بازرسی تخصصی
جرثقیلها به عنوان ماشینآلات پیچیدهای که پایداری و جابجایی بارهای سنگین را در ارتفاعات بالا مدیریت میکنند، نیازمند بالاترین سطح بازرسی فنی هستند. آریا ایمن آوات در بازرسی تمامی مدلهای جرثقیل تخصص دارد.
۱. جرثقیلهای متحرک (Mobile Cranes) و انواع آن
جرثقیلهای متحرک به دلیل قابلیت جابجایی آسان، در اکثر سایتهای ساختمانی کاربرد دارند.
جرثقیلهای ماشینی (Truck Mounted Cranes) و تلسکوپی (Telescopic Booms)
این جرثقیلها دارای بومهایی هستند که قابلیت جمع شدن و باز شدن دارند. بازرسی این نوع جرثقیلها بسیار حائز اهمیت است زیرا سیستمهای هیدرولیکی پیچیدهای دارند و تغییرات در فشار روغن یا نشتیها میتواند منجر به افت ناگهانی بوم شود.
اجزای کلیدی تحت بازرسی:
- بومها (Booms): بررسی دقیق جوشها، صفحات تقویتی و ردیابی هرگونه ترک خستگی (Fatigue Crack) در نقاط اتصال بخشهای تلسکوپی.
- جکهای تعادل (Outriggers): بازرسی سیلندرهای هیدرولیک از نظر نشت روغن، وضعیت پایهها (Pads) از نظر سایش یا شکستگی، و عملکرد صحیح سیستم قفلکننده.
- سیمبکسلها: بازرسی سلامت رشتههای سیم، میزان سایش خارجی و داخلی، و وضعیت اتصالات انتهایی.
جرثقیلهای بوم مشبک (Lattice Boom Cranes)
این مدلها به دلیل ساختار شبکهای بوم، برای بلند کردن بارهای بسیار سنگین در ارتفاعات زیاد مناسباند. بازرسی آنها دشوارتر است زیرا نیاز به دسترسی دقیق به تمام اتصالات (Pins)
و پنلهای مشبک دارد. خطرات اصلی شامل شکست ناگهانی قطعات شبکهای به دلیل خستگی یا خوردگی در اثر عوامل محیطی است.
جرثقیلهای کامیونی مفصلی (Knuckle Boom Cranes)
این جرثقیلها با داشتن مفاصل متعدد، انعطافپذیری بیشتری دارند اما درک صحیح از نمودار بار (Load Chart) آنها بسیار حیاتی است. بازرسیها بر اتصالات مفصلی و عملکرد سیستمهای الکترونیکی کنترل گشتاور (Load Moment Indicators – LMI) متمرکز است.
۲. جرثقیلهای سقفی (Overhead Traveling Cranes) و دروازهای (Gantry Cranes)
این جرثقیلها در محیطهای صنعتی بسته مانند کارخانجات، سوله ریختهگری و انبارهای بزرگ استفاده میشوند.
اجزای کلیدی تحت بازرسی:
- ریلها و سازه راهبر :(Runway Structure) مهمترین بخش، سازه نگهدارنده است. بازرسی شامل اطمینان از تراز بودن ریلها، وضعیت اتصالات سازهای به ستونها و نبود تغییر شکل در طول ریل در اثر بارهای مکرر است.
- بالابر :(Hoist) بازرسی دقیق مکانیزم درام، گیربکس، ترمزها و سیمبکسل یا زنجیر.
- سینی گردان Slewing Ring ) در جرثقیلهای دروازهای بزرگ 🙁 بازرسی گریسکاری، عدم وجود لقی بیش از حد و عملکرد صحیح رینگ دنده.

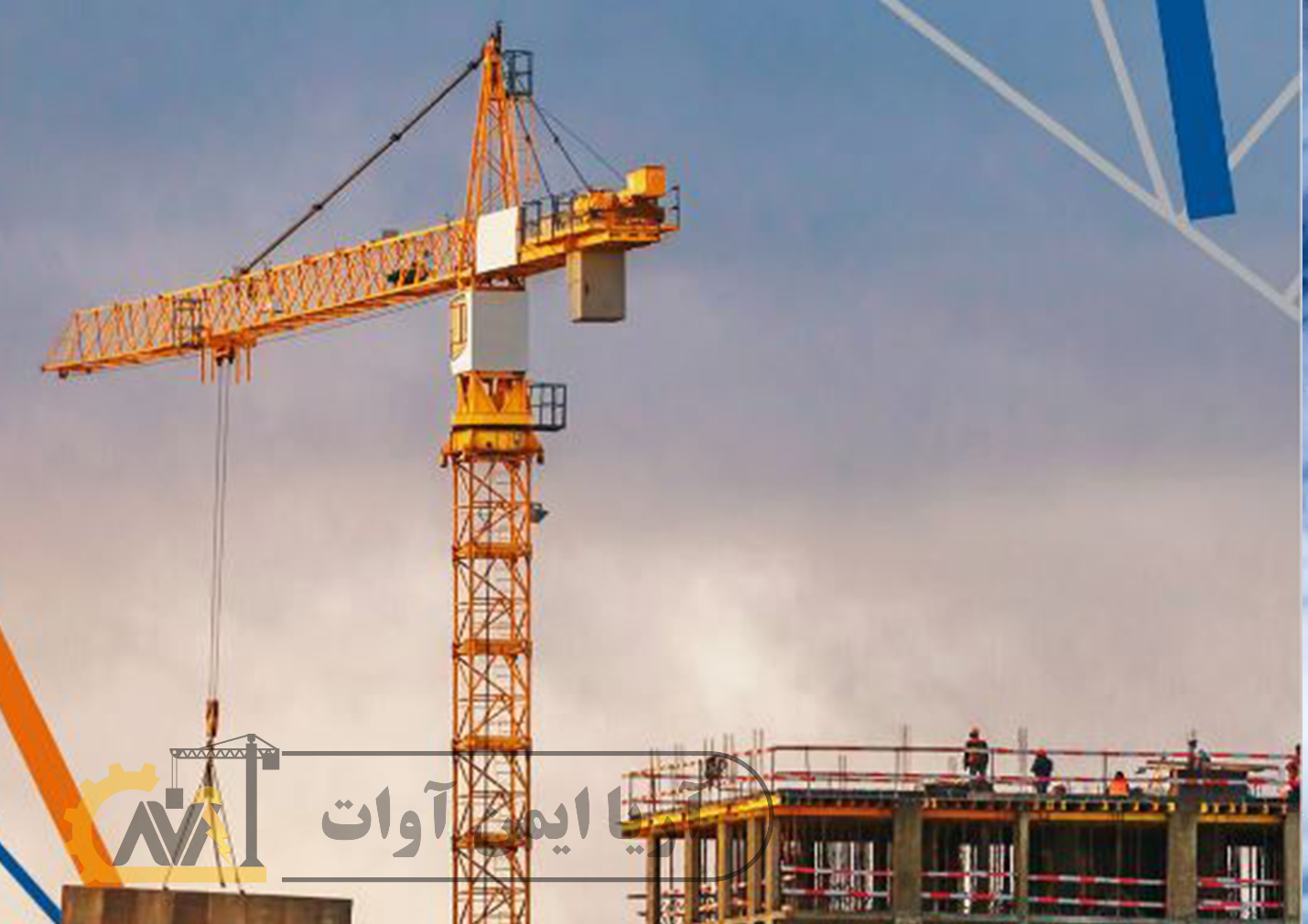

۳. تاورکرینها (Tower Cranes)
تاورکرینها ساختارهای نیمهدائمی هستند که در پروژههای ساختمانی بلندمرتبه استفاده میشوند. بازرسی آنها مستلزم رعایت نکات ایمنی در ارتفاع بسیار زیاد است.
الزامات بازرسی ویژه:
- سیستم لنگر اندازی (Anchoring System) : اطمینان از استحکام اتصالات تاورکرین به سازه اصلی یا پایه بتنی آن در برابر بارهای باد و لحظات خمشی عظیم.
- نصب و مونتاژ : بازرسی کامل پس از هر مرحله ارتفاعگیری (Climbing) برای تأیید صحت اتصالات جدید.
- LMI و سنسورهای باد : کالیبراسیون دقیق سیستمهای محدودکننده بار (LMI) و آدرسدهی صحیح سنسورهای سرعت باد که نقش حیاتی در جلوگیری از واژگونی در شرایط نامساعد جوی دارند.
۴. جرثقیلهای بندری (Port Cranes)
این جرثقیلها اغلب بزرگترین و پرکارترین جرثقیلها هستند و باید بارهای سنگین و متغیر را با سرعت بالا جابجا کنند. بازرسی آنها نیازمند تخصص در زمینه خوردگی شدید محیطی (محیط دریایی) و سایشهای مکانیکی بالا است.
تشریح فنی اجزای حیاتی جرثقیلها تحت بازرسی
موفقیت یک بازرسی فنی به درک عمیق از نحوه عملکرد و نقاط ضعف بالقوه هر جزء مکانیکی، هیدرولیکی و الکتریکی دستگاه بستگی دارد. در ادامه به تشریح تخصصی این اجزا میپردازیم.
۱. بومها (Booms) و ساختار اصلی
بوم، مهمترین بخش ساختاری جرثقیل است که وظیفه انتقال نیروی عمودی بلند کردن به سازه اصلی را دارد. در بومهای جعبهای و لولهای، بازرسیها شامل موارد زیر است:
- خستگی و ترکخوردگی: ترکها معمولاً در مناطقی با تمرکز تنش بالا، مانند محل اتصال بریسها (Bracing) یا سوراخهای پیچها شکل میگیرند. از تکنیکهای تست غیرمخرب مانند تست ذرات مغناطیسی (MT) و تست مایعات نافذ (PT) برای تشخیص ترکهای سطحی استفاده میشود.
- تغییر شکل (Deflection): بررسی انحرافات دائمی یا کمانش (Buckling) در فلنجها و ورقهای جان بوم تحت بارهای سنگین گذشته.
۲. جکهای تعادل (Outriggers) و پایداری
پایداری جرثقیلهای متحرک مستقیماً به عملکرد صحیح جکهای تعادل وابسته است.
- سیستم هیدرولیک جک: بازرسی سیلندرها برای خوردگی، خط و خش (Scoring) روی سطح پیستونها، و نشتی آببندها (Seals). تست فشار استاتیک هیدرولیک ضروری است تا اطمینان حاصل شود سیستم توانایی تحمل بار را در حالت کاملاً باز شده دارد.
- اتصال به شاسی: بررسی اتصالات پیچ و مهرهای و جوشهای مربوط به نصب پایههای جک بر روی شاسی اصلی از نظر شل شدن یا شکستگی.
۳. سیستم سیمبکسل (Wire Rope) و اتصالات
سیمبکسلها عمر محدودی دارند و تحت تنشهای کششی، خمش و سایش مداوم هستند.
- معیارهای رد بر اساس ASME B30.5:
- تعداد رشتههای شکسته: اگر تعداد رشتههای شکسته در یک طول مشخص از بکسل از یک آستانه مشخص (مثلاً ۶ رشته در هر ۶ برابر قطر بکسل) فراتر رود، بکسل باید تعویض شود.
- سایش خارجی (External Wear): کاهش قطر مؤثر سیمبکسل به دلیل سایش بیش از حد.
- تغییر شکل: مشاهده گرهها، لهیدگیها (Crimping)، یا تورم ناشی از آسیب داخلی (مانند پارگی هسته یا خوردگی).
۴. هوک بلاک (Hook Block) و قلابها
قلابها مستقیماً با بار در تماس هستند و نقاط تمرکز تنش بالایی دارند.
- بازرسی قلاب: بررسی دهانه قلاب (Throat Opening) که نباید از حد مجاز استاندارد فراتر رود. همچنین، بررسی چشمی قلاب (Eye) یا رزوه آن برای ترکها و ساییدگیهای شدید. در صورت لزوم، تست UT برای تشخیص ترکهای زیرسطحی در تنههای قلاب انجام میگیرد.
۵. سیستمهای کنترلی و ایمنی (LMI/LMC)
این سیستمها مغز جرثقیل هستند و از تجاوز از محدودیتهای طراحی شده جلوگیری میکنند.
- کالیبراسیون سنسورها: بازرسی صحت عملکرد لودسلها (Load Cells) و سنسورهای زاویه بوم (Angle Sensors). بازرسی شامل شبیهسازی شرایط بار بیش از حد برای اطمینان از فعال شدن به موقع آلارمها و قطع سیستم (Shutdown) .
- عملکرد ترمزها: ترمز اصلی جرثقیل باید بتواند بار نامی را بدون لغزش نگه دارد. تستهای عملکردی باید شامل رهاسازی کنترل شده بار پس از اعمال نیروی ترمز باشد.
۶. سیستم محرکه و گیربکسها
بازرسیها شامل بررسی وضعیت روغنکاری، دمای عملیاتی و صداهای غیرعادی حین کار است. هرگونه صدای کوبش یا زوزه در گیربکسها میتواند نشاندهنده سایش شدید دندهها یا خرابی یاتاقانها باشد که باید بلافاصله توسط بازرس فنی گزارش شود.
بازرسی تخصصی لیفتراکها (Forklifts)
لیفتراکها (Forklifts) پرکاربردترین ابزار جابجایی مواد در محیطهای انبارداری، تولیدی و لجستیکی هستند. با وجود ابعاد کوچکتر نسبت به جرثقیلها، خطرات ناشی از واژگونی (Tipping Over) و سقوط بار در آنها بسیار جدی است و غالباً تحت نظارت دقیق OSHA قرار دارند.
انواع لیفتراک و الزامات بازرسی
لیفتراکها بر اساس منبع انرژی و طراحی به انواع مختلفی تقسیم میشوند: دیزلی، برقی، دوگانهسوز (LPG) و ریچتراکها (Reach Trucks) که برای کار در راهروهای باریک طراحی شدهاند.
الزامات OSHA (یا معادلهای ملی): OSHA بازرسی لیفتراکها را به سه سطح تقسیم میکند که هر یک توسط فرد صلاحیتدار (Competent Person) باید انجام شود:
- بازرسی قبل از شروع کار (Pre-shift Inspection): این چکلیست روزانه توسط اپراتور تکمیل میشود و شامل بررسیهای بصری سریع است.
- بازرسی دورهای (Periodic Inspection): این بازرسیها توسط بازرسان فنی معتبر (مانند تیم آریا ایمن آوات) در فواصل منظم (مثلاً سالانه) انجام میشوند و شامل تستهای عملکردی و بازرسیهای ساختاری عمیقتر هستند.
- بازرسی پس از حادثه: ضروری پس از هر گونه برخورد یا آسیب ظاهری.
چکلیست بازرسی ساختاری و عملکردی
بازرسی لیفتراک توسط آریا ایمن آوات بر اجزای زیر متمرکز است:
۱. سیستم دکل و ماسیت (Mast and Carriage)
دکل باید کاملاً عمود و بدون خمیدگی یا پیچش باشد. بازرسی شامل:
- ریلهای دکل: اطمینان از تراز بودن ریلها و وضعیت غلطکها (Rollers). هرگونه سختی در بالا و پایین بردن دکل نشاندهنده سایش یا نیاز به تنظیم فاصله غلطکها است.
- زنجیرهای بالابری: بررسی میزان کشیدگی (Stretch) و سایش رشتهها.
۲. شاخکها (Forks)
شاخکها مستقیماً بار را تحمل میکنند و نقاط مستعد ترکخوردگی هستند.
- سایز و انحنا: بررسی اینکه آیا ضخامت شاخک در نزدیکی پاشنه (Heel) دچار سایش بیش از حد شده است یا خیر. استانداردها معمولاً حداکثر مجاز برای کاهش ضخامت را مشخص میکنند.
- قلابهای نگهدارنده: اطمینان از قفل شدن کامل و صحیح شاخکها به دکل.
۳. سیستمهای ایمنی و کنترل
- سیستم ترمز: تست ترمز پای (Foot Brake) و ترمز دستی برای اطمینان از توقف سریع و ایمن.
- سیستم هیدرولیک: بازرسی دکل و شاخکها برای اطمینان از عدم سقوط خود به خودی (Drift Down) تحت بار کامل.
- بوق، چراغها و آینهها: بازرسی کامل سیستمهای اخطاردهنده که در محیطهای شلوغ ضروری هستند.
۴. ساختار شاسی و وزنه تعادل (Counterweight)
بررسی اتصالات شاسی و اطمینان از عدم ترکخوردگی در اطراف نقطه اتصال دکل به بدنه اصلی. در لیفتراکهای برقی، وضعیت باتری و سیستم شارژ نیز باید مورد ارزیابی قرار گیرد.
بازرسی تجهیزات کمکی باربرداری (Rigging Gear)
ابزارهای باربرداری، حلقههای اتصالدهنده بین جرثقیل/بالابر و بار نهایی هستند. اشتباه در ارزیابی این تجهیزات (که اغلب ارزانتر از خود جرثقیل هستند) یکی از شایعترین دلایل حوادث پیچیده سقوط بار است.
۱. شگلها (Shackles) و اتصالات فلزی
شگلها باید بر اساس ضریب ایمنی (Design Factor) مناسب برای کاربرد انتخاب شوند.
معیارهای بازرسی:
- تست بارگذاری (Proof Testing) : شگلهای جدید باید در مرحله تولید تست شوند. در بازرسی دورهای، تمرکز بر تغییر شکل دائمی بدنه شگل و سلامت پین (Pin) است.
- سایش و خوردگی: سایش بیش از حد در نقاط تماس با سیمبکسل یا اسلینگها، و زنگزدگی عمیق باید مورد توجه قرار گیرد.
۲. اسلینگها (Slings) و اتصالات پارچهای (Web Slings)
تسمههای نایلونی و پلیاستری (Web Slings) به دلیل آسیبپذیری در برابر حرارت، مواد شیمیایی و لبههای تیز، نیازمند بازرسیهای بسیار دقیق هستند.
معیارهای رد (Rejection Criteria) برای اسلینگهای پارچهای:
- پارگی یا بریدگیهای عمیق: اگر پارگی به داخل رشتههای اصلی نفوذ کرده باشد.
- آسیب شیمیایی: تغییر رنگ یا از دست دادن استحکام ناشی از تماس با اسیدها یا بازها.
- سوختگی و ذوبشدگی: هرگونه آسیب حرارتی که استحکام اولیه الیاف را کاهش داده باشد.
۳. سیمبکسلها و زنجیرهای باربرداری
اگرچه در بخش جرثقیل به سیمبکسلها اشاره شد، اما در مورد اسلینگهای ساخته شده از سیمبکسل یا زنجیر، معیارهای رد کمی متفاوت است و بر روی سایش انتهایی و سلامت اتصالات چشمی تمرکز دارد.
- زنجیرها: بازرسی از نظر کشیدگی حلقهها. زنجیر تحت تنش به مرور زمان کشیده میشود و قطر حلقههای آن کاهش مییابد. اگر فاصله بین حلقهها از حد استاندارد تجاوز کند، زنجیر باید از سرویس خارج شود.
۴. کلیپسها و اتصالات سیمبکسل
استفاده نادرست از کلیپسها (Wire Rope Clips) یکی از دلایل شکستهای ناگهانی است. بازرسی شامل اطمینان از نصب صحیح (شکل نعل اسب – U-Bolt به بخش مرده سیم) و سفت بودن کافی پیچهای آنها است. هرگز نباید از کلیپسهای آسیبدیده یا بههمپیوسته مجدد (Re-spliced) استفاده شود.
بازرسی ماشینآلات سنگین عمرانی و معدنی
فعالیتهای ساختوساز و معادن به شدت به ماشینآلات سنگین وابسته هستند که اغلب در شرایط عملیاتی سخت و محیطهای پر از گرد و غبار و لرزش کار میکنند. آریا ایمن آوات با درک این شرایط سخت، بازرسیهای جامعی را برای این تجهیزات ارائه میدهد.
۱. بیل مکانیکی (Excavators)
بیل مکانیکیها به دلیل عملکرد نوسانی و تنشهای چرخشی در بازو (Arm) و جیب (Boom)، مستعد آسیبهای ساختاری هستند.
تمرکز بازرسی:
- اتصالات بوم و جیب: بررسی پینها و سیلندرهای هیدرولیک برای نشت روغن و سایش داخلی یاتاقانها. تست بازیابی (Play Test) برای تشخیص لقیهای مضر در مفاصل.
- سیستم خزش : (Undercarriage) بازرسی وضعیت زنجیر، غلطکها، هرزگردها و سینی دندهای (Sprocket) از نظر سایش متقارن. سایش نامتوازن نشاندهنده عملکرد نادرست سیستم تعلیق یا بارگذاری نامناسب است.
۲. لودرها (Loaders)
لودرها بیشتر در معرض بارهای ضربهای ناشی از پر کردن باکت و کار در شیب هستند.
تمرکز بازرسی:
- سیستم بالابری باکت: بازرسی چهارچوب اتصال باکت به شاسی (Linkage) از نظر ترکخوردگی ناشی از تنشهای مکرر خمشی.
- سیستم هیدرولیک دکل: اطمینان از حفظ فشار در حالت نگه داشتن بار در ارتفاع.
- تایرها: اگرچه بازرسی تایر اغلب خارج از حیطه بازرسی فنی ساختاری است، اما ارزیابی میزان آسیبهای جدی (مانند پارگیهای جانبی) که میتوانند منجر به خروج ناگهانی دستگاه از سرویس شوند، در چکلیست جامع ما قرار دارد.
۳. بولدوزرها (Dozers) و گریدرها (Graders)
این ماشینها برای تسطیح و جابجایی مقادیر عظیمی خاک با نیروی رانش بالا طراحی شدهاند.
بازرسی بولدوزر: تمرکز بر تیغه (Blade) از نظر سایش لبه برشی و وضعیت سیستم هیدرولیک تیغه. بازرسی ساختاری شاسی اصلی برای اطمینان از عدم ترکخوردگی ناشی از فشار بیش از حد در حین عملیات فشار (Pushing).
بازرسی گریدر: بازرسی سازه مرکزی و قابلیت تنظیم زاویه تیغه زیربندی (Blade Drawbar) و سلامت کابین از نظر عایقبندی و ایمنی اپراتور در برابر لرزش.
۴. رولرها (Rollers/Compactors)
رولرها برای کوبش و متراکمسازی استفاده میشوند. بازرسیها بر حفظ عملکرد صحیح ارتعاش (Vibration Mechanism) متمرکز است.
- سیستم ارتعاش: تست صحیح فعال شدن ویبراتورها، تنظیم دامنه ارتعاش و بازرسی از نظر نشت روغن در محفظه ویبراتور. عملکرد نامناسب ارتعاش منجر به عدم دستیابی به تراکم مورد نظر در پروژههای زیرسازی میشود.
بخش هشتم : تست بار (Load Testing) – صحهگذاری نهایی ایمنی
تست بار یکی از مهمترین و تعیینکنندهترین مراحل در فرآیند بازرسی تجهیزات بالابرنده است و اغلب مورد بیتوجهی قرار میگیرد. این تست نه تنها عملکرد سیستمهای ایمنی، بلکه سلامت کلی ساختار را در شرایط تنشهای عملیاتی شبیهسازی میکند.
تعریف و اهمیت تست بار
تست بار (یا تست ظرفیت) فرآیندی است که در آن تجهیز بالابرنده (جرثقیل، تاورکرین، یا حتی بالابر هیدرولیکی) برای بلند کردن وزنه مرجعی که از ظرفیت نامی (Rated Capacity) آن فراتر میرود، به کار گرفته میشود. این تست باید تحت نظارت مستقیم یک فرد صلاحیتدار و با استفاده از وزنههای کالیبره شده انجام شود.
معیارهای اجرای استاندارد:
- انتخاب وزن مرجع: معمولاً بین ۱۰۰٪ تا ۱۲۵٪ ظرفیت نامی در کوتاهترین شعاع عملیاتی (نزدیکترین وضعیت به مرکز دستگاه) انجام میشود. انتخاب وزنه باید بر اساس ظرفیت اسمی دستگاه و دستورالعملهای سازنده و استاندارد مانند ( ASME B30.5) صورت گیرد.
- تجهیزات اندازهگیری: استفاده از لودسلهای کالیبره شده برای تأیید دقیق وزن اعمال شده ضروری است.
مراحل اجرای تست بار در آریا ایمن آوات
فرآیند تست بار در شرکت ما به دقت برنامهریزی میشود تا حداکثر ایمنی در حین اجرای تست تضمین شود:
- آمادهسازی محل: پاکسازی کامل منطقه زیر وزنه و اطراف جرثقیل. وزنه باید به صورت پایدار و ایمن مستقر شود.
- تنظیمات اولیه: جرثقیل باید در حالت عملیاتی استاندارد قرار گیرد. جکهای تعادل کاملاً باز و مستحکم شده باشند.
- عملیات بلند کردن : (Lifting) وزنه به آرامی بلند میشود تا ارتفاع کمی بالاتر از زمین قرار گیرد. در این مرحله، تمامی عملکردها برای اطمینان از عملکرد صحیح ترمز اصلی و سیستمهای هیدرولیک بررسی میشود.
- نگهداری در بار: وزنه برای مدت زمان مشخصی (مثلاً ۵ تا ۱۰ دقیقه) در بالاترین نقطه ایمن نگه داشته میشود. در طول این دوره، بازرس به دقت به دنبال هرگونه صدای غیرعادی، لرزش بیش از حد، یا نشتی در سیستم هیدرولیک خواهد بود.
- حرکت در بار: در صورت لزوم، جرثقیل با بار مورد نظر در محورهای مختلف (چرخش، تغییر زاویه بوم) حرکت داده میشود تا عملکرد LMI و سیستمهای محدودکننده تأیید شود.
معیارهای قبولی تست بار
تست بار در صورت مشاهده هر یک از شرایط زیر مردود (Fail) اعلام میشود:
- لغزش ترمز (Brake Slippage) : اگر جرثقیل پس از رها کردن کنترلها، شروع به پایین آمدن کند.
- کاهش فشار هیدرولیک: افت محسوس فشار روغن در سیستم جکها یا بالابر تحت بار.
- تغییر شکل دائمی: مشاهده هرگونه تغییر شکل مشهود در بوم، شاسی یا اجزای متصل در هنگام یا پس از برداشتن بار.
- فعالیت غیرضروری سیستمهای ایمنی: اگر LMI بدون دلیل موجه عملیاتی (مثلاً رسیدن به محدودیت طراحی) فعال شود، نشاندهنده کالیبراسیون نادرست است.
تأیید موفقیتآمیز تست بار، پایه و اساس صدور گواهی سلامت فنی برای تجهیز محسوب میشود.
فرآیند جامع بازرسی در آریا ایمن آوات
تجربه و تخصص یک شرکت بازرسی زمانی نمود پیدا میکند که فرآیند بازرسی به صورت یک زنجیره عملیاتی شفاف، مستند و قابل پیگیری اجرا شود. آریا ایمن آوات این فرآیند را در ده مرحله کلیدی سازماندهی کرده است:
۱. درخواست اولیه و ارزیابی اولیه ریسک (Pre-Audit)
فرآیند با دریافت درخواست مشتری و درک کامل از نوع تجهیز، محل استقرار، شدت کاربری (سنگین، متوسط، سبک) و تاریخ آخرین بازرسی آغاز میشود. کارشناسان ما با استفاده از دادههای اولیه، یک نقشه راه اولیه برای بازرسی تعریف میکنند.
۲. برنامهریزی و هماهنگی لجستیک
پس از تعیین زمانبندی، هماهنگیهای لازم برای دسترسی ایمن به تجهیزات انجام میشود. این مرحله شامل اطمینان از فراهم بودن تجهیزات کمکی مورد نیاز (مانند سکوهای بالابر برای دسترسی به ارتفاعات) و همچنین آمادهسازی وزنههای کالیبره شده برای تست بار است.
۳. اعزام تیم تخصصی و اجرای بازرسیهای غیرمخرب (NDT)
تیم بازرسی به محل اعزام میشود. بازرسی ساختاری با استفاده از روشهای NDT آغاز میگردد. در این مرحله، بازرسان به دنبال عیوب پنهان در جوشها، اتصالات بحرانی و مناطق مستعد خوردگی میگردند. استفاده از UT (تست اولتراسونیک) برای اندازهگیری ضخامت باقیمانده (Remaining Thickness) در قطعات تحت تنش امری روتین است.
۴. بازرسیهای عملکردی و اپراتوری
پس از بازرسیهای ساختاری، تمرکز بر نحوه عملکرد دستگاه در شرایط عادی کار است. اپراتور دستگاه، تحت نظارت بازرس، تمامی دستورالعملهای عملیاتی را اجرا میکند. در این فاز، تمامی سنسورها، مدارات کنترل و آلارمهای اخطاری تست میشوند.
۵. اجرای تست بار (Load Testing)
همانطور که در بخش قبل توضیح داده شد، تست بار در شرایط کنترل شده اجرا شده و کلیه پارامترهای عملکردی تحت بار ثبت و مانیتور میشوند.
۶. مستندسازی و جمعآوری دادهها
تمام مشاهدات، نتایج NDT، خوانشهای لودسلها و تصاویر ثبت شده در طول بازرسی به صورت زنده یا بلافاصله پس از اتمام در نرمافزارهای مدیریت داده ما وارد میشوند. تصاویر با کیفیت بالا از عیوب شناسایی شده، به عنوان شواهد ضروری در گزارش ثبت میگردند.
۷. تحلیل نتایج و تدوین پیشنویس گزارش
پس از بازگشت تیم از سایت، مهندسان تحلیلگر دادهها را پردازش میکنند. ارزیابی ریسک بر اساس شدت نقص و اهمیت عملکردی آن جزء انجام میگیرد. در این مرحله، توصیههای تعمیراتی بر اساس اولویتبندی ریسک تدوین میشوند.
۸. ارائه گزارش تحلیلی به مشتری
گزارش نهایی به صورت جامع و حرفهای به مشتری ارائه میشود. این گزارش شامل خلاصهای مدیریتی، جزئیات فنی کامل، وضعیت انطباق با استانداردها (Compliance Status)، و مهمتر از همه، لیست مشخصی از اقدامات اصلاحی مورد نیاز (Recommended Actions) است.
۹. صدور گواهی سلامت (Certificate of Fitness)
پس از بررسی گزارش توسط مشتری و اطمینان از اینکه تمامی الزامات ایمنی برای کارکرد تجهیز برآورده شده است (یا در صورت لزوم پس از اجرای تعمیرات مورد نیاز)، گواهی سلامت فنی معتبر و ممهور به مهر رسمی آریا ایمن آوات صادر میگردد. این گواهی دارای تاریخ اعتبار مشخص است.
۱۰. پیگیری و مشاوره فنی
مأموریت ما با صدور گواهی پایان نمییابد. تیم فنی ما همواره آماده ارائه مشاوره فنی در خصوص تعمیرات توصیهشده و پیگیری اجرای صحیح آنها برای اطمینان از بازگشت کامل تجهیز به شرایط ایمن است.
بخش پایانی : انتخاب شریک بازرسی و چشمانداز ایمنی بلندمدت
انتخاب یک شرکت بازرسی فنی با صلاحیت، امری فراتر از هزینهیابی است؛ این یک سرمایهگذاری حیاتی در حفظ سرمایههای انسانی و مادی سازمان است. فعالیت با شرکتهایی که دارای مجوزهای رسمی و تیمهای فنی متخصص هستند، مزایای غیرقابل انکاری به همراه دارد.
اهمیت استفاده از شرکتهای دارای مجوز رسمی
استفاده از خدمات شرکتهای فاقد صلاحیت، ریسک بزرگی را به سازمان تحمیل میکند. گواهیهای صادر شده توسط این شرکتها در صورت وقوع حادثه فاقد اعتبار قانونی بوده و
ممکن است منجر به ابطال پوشش بیمهای و مسئولیت کیفری کامل کارفرما شود. آریا ایمن آوات، با تکیه بر مجوزهای رسمی و استانداردهای بینالمللی، تضمینکننده قانونی بودن و دقت فنی تمامی بازرسیهای انجام شده است.
مزایای اقتصادی و ایمنی بازرسیهای دورهای
برخی کارفرمایان، بازرسی فنی را هزینهای اضافی تلقی میکنند، اما در واقعیت، این فرآیند یک ابزار قدرتمند مدیریت هزینه است:
- کاهش چشمگیر خسارات ناگهانی: شناسایی و رفع نقصهای کوچک پیش از تبدیل شدن به شکستهای فاجعهبار، هزینههای تعمیرات اضطراری و زمان توقف (Downtime) را به شدت کاهش میدهد.
- افزایش عمر مفید تجهیزات: نگهداری پیشگیرانه مبتنی بر بازرسیهای دقیق، عمر مفید تجهیزات سرمایهای مانند جرثقیلها و لودرها را به طور محسوس افزایش داده و نیاز به جایگزینی زودهنگام را به تعویق میاندازد.
- بهینهسازی بهرهوری: تجهیزاتی که به طور مداوم بازرسی شده و کالیبره میشوند، با راندمان بالاتری کار میکنند. برای مثال، کالیبراسیون صحیح LMI در جرثقیل به اپراتور اجازه میدهد با حداکثر ظرفیت ایمن کار کند.
- حفظ محیط کاری ایمن: مهمترین مزیت، کاهش تصادفات شغلی و حفظ سلامت کارکنان است که بر فرهنگ سازمانی و اعتبار شرکت تأثیر مستقیم دارد.
جمعبندی و دعوت به همکاری مدیریت ریسک در محیطهای صنعتی مدرن
در دنیای صنعتی پرشتاب امروز، ایمنی یک انتخاب نیست، بلکه یک ضرورت است. شرکت آریا ایمن آوات با تکیه بر دانش عمیق، تجربه گسترده در صنایع مختلف و پایبندی راسخ به استانداردهای
جهانی، آماده است تا تبدیل به مطمئنترین بازوی فنی شما در مدیریت ریسک تجهیزات صنعتی شود. ما با ارائه گزارشهای شفاف، تحلیلی و اجرایی، به شما کمک میکنیم تا با اطمینان کامل، نبض
عملیات صنعتی خود را در دست داشته باشید و همواره از رعایت بالاترین سطوح ایمنی و انطباق اطمینان حاصل نمایید.
از شما دعوت میشود تا با تیم مشاوران فنی ما تماس حاصل فرمایید تا ارزیابی جامعی از وضعیت تجهیزات خود را آغاز نمایید و گامهای محکمی در جهت دستیابی به یک محیط کاری بدون حادثه بردارید. ایمنی شما، تخصص ماست.
